やはりイケールを乗せるのはやめて本来の横中スタイルで行きます
やっとやっと通常の
過密スケジュールに
戻りました。
と言って安堵に浸っている
状況ではなく、
いままで殆ど進んでいない
メインの顧客様AT製鋼㈱
のボルスターが山積みになっています。
五面加工機では、そろそろ一本立ちしてほしい相方さんに
大型品を任せて、私は細かいブロック物をサッサカサッサカ
と進めて行くシフトにしました。
先ず私が手掛けるのはこのAJ60-TA 前方基準ブロック(上)。
6Fは既に済んでいるので愛機に乗せたらいきなりGoです。

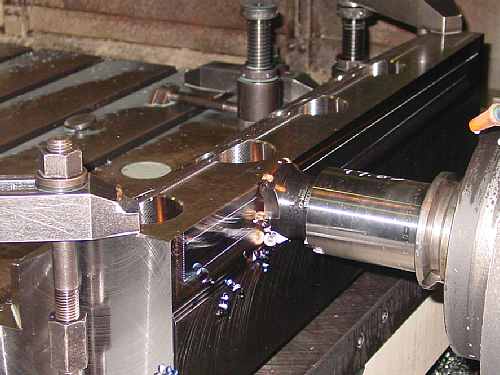

久しぶりのHRC40オーバーでマジックドリルも唸りを上げる マジックドリルはΦ50の後Φ32という二段の加工。
手始めはΦ32通しΦ70座グリ穴から。
京セラマジックドリルΦ50×4Dで下の段4発は深さ45mm
上の段は深さ80mm。
V=120m/min  0.076mm/rev

次いでΦ32×4Dで深さ120mmまでという二段加工です。
V=115m/min  0.063mm/rev
締め付けの座グリはラジアスで加工して底面だスクエアで加工。 30度テーパー部は~記号なので0.188mmスカラップで完了
そして座グリの穴広げは過去における加工では
OSGラジアスΦ50で荒加工後、壁面美麗のスクエアで
仕上げていましたが、最近単価が下がったので
ここは加工を簡素にしてラジアスで壁面一発加工。
そして底のRだけ OSGポジミルΦ50で加工する事に
しました。
ラジアスはV=140m/min  0.225mm/刃  1.0mm/周ヘリカル
ポジミルはV=125m/min  0.1mm/刃

30度テーパーは 京セラMRPラジアスφ80-6刃-R6で
二段加工加工 ピッチは3.0mm。
V=140m/min   0.2mm/刃
背面はインローの凸を除いて周り全面15mm面下げ 表から貫通できていないΦ32穴を繋いでこの背面は完了。
背面はインローの凸形状とφ32穴の繋ぎのみ。
この加工は島残し加工で凸部以外の面を15mm
面下げします。
φ32穴の繋ぎは再び京セラマジックドリルで加工です。
下面の10度テーパーは仕上げ面なのでここは細かく行きます。
こちらは10度テーパー。
この面は真っ直ぐでそこそこきれいならOKという事なので
京セラMRPラジアスΦ80-6刃-R6で2.5軸加工の
サヨナラオートです。
V=125m/min  0.3mm/刃  0.707mmステップ。
寸法加工で久々の面削です。最後にワークを反転させて
正面のフラット面を超仕上げ
で寸法出し。
東芝タンガロイ超仕上げカッター
Φ125ですが、愛機 横中には
このサイズが丁度良い。
チップはサーメットを使用
していますので
高硬度材の場合、保ちはあまりよくないですが
加工面の仕上りは文句無しなので もうかれこれ5年ほど
愛用しています。

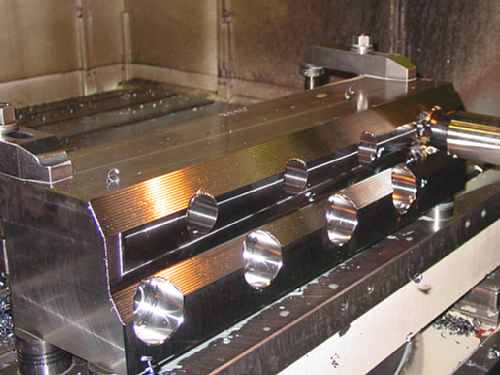

これで前方基準ブロック(上)完成です。
