MCヨッチャンです。

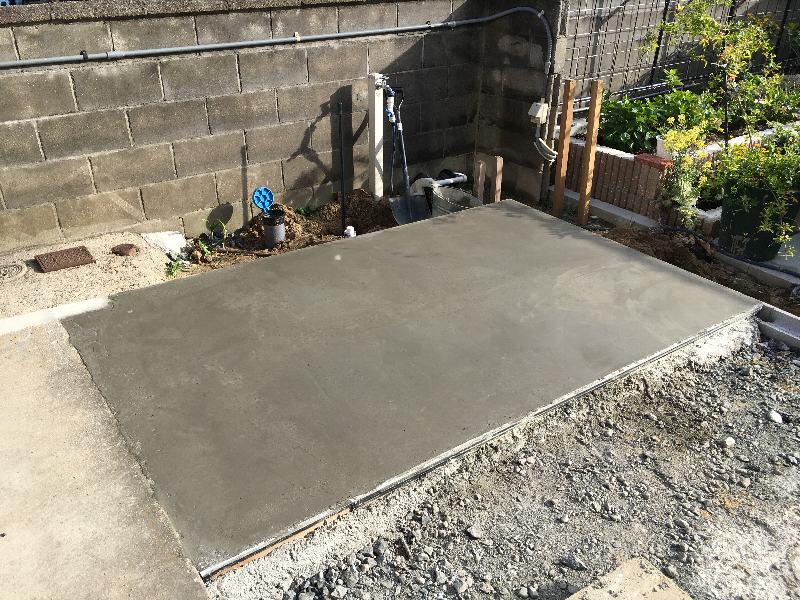

ウッドデッキの土間コンDIYも進行中。
ウッドデッキ完成後に水道も設置しようと
考えていまして、今回はその為の
水道工事をしました。

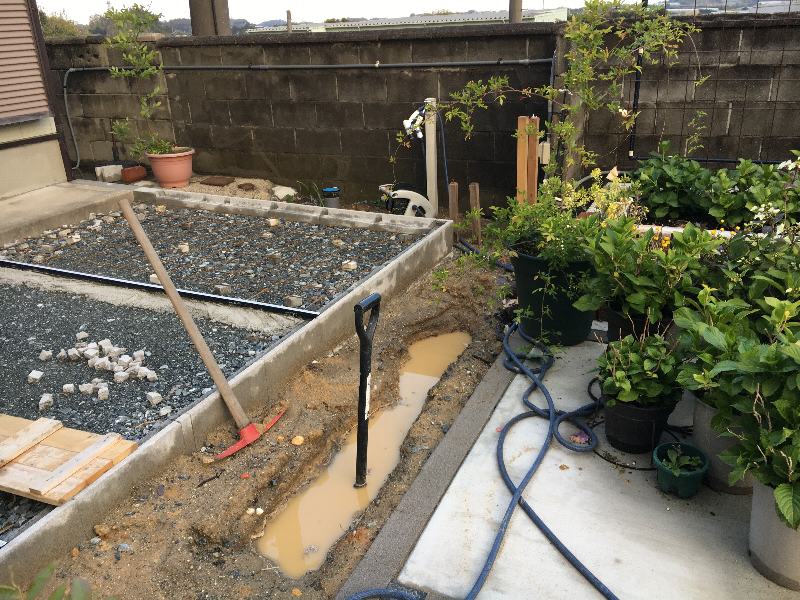

写真にあります土を掘ったところに
スコップが刺さっているのは
向こう側に見えている立水栓から
確かにこの辺りに水道管が通っている筈
と思い雨の中ひたすら掘ったところです。
しかし、掘っても掘っても管には当たらず。
なのでここから給水分岐をするのは
諦めました。

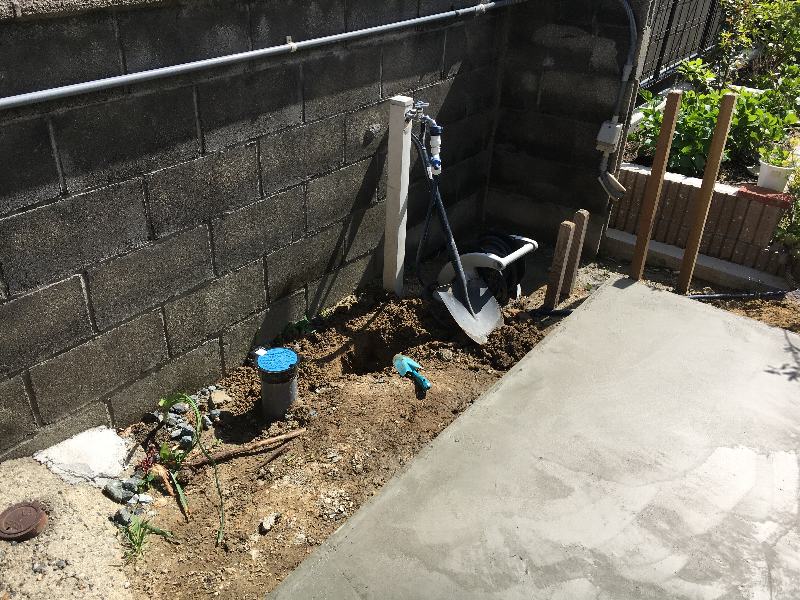

ならばどこから給水管を引っ張るかで、
最終的に決めたのが先日DIYで施工した
この立ち水栓とその手前に設置したバルブの
中間点から分岐させようと言いう事です。
ここなら自分が埋めた配管だし土も
埋め戻してまだ日が浅いので簡単に掘れます。
また、ウッドデッキが完成した後にこの立水栓
の付近に排水管埋設工事もDIYで行う予定なので
この付近がどうなっているのか確認をしておくのも
良いかなと。

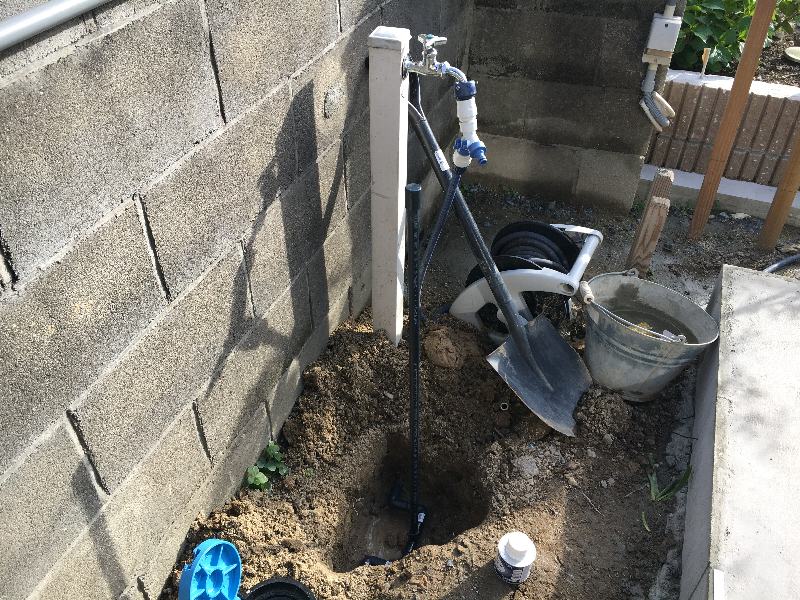

で、早速作業開始。

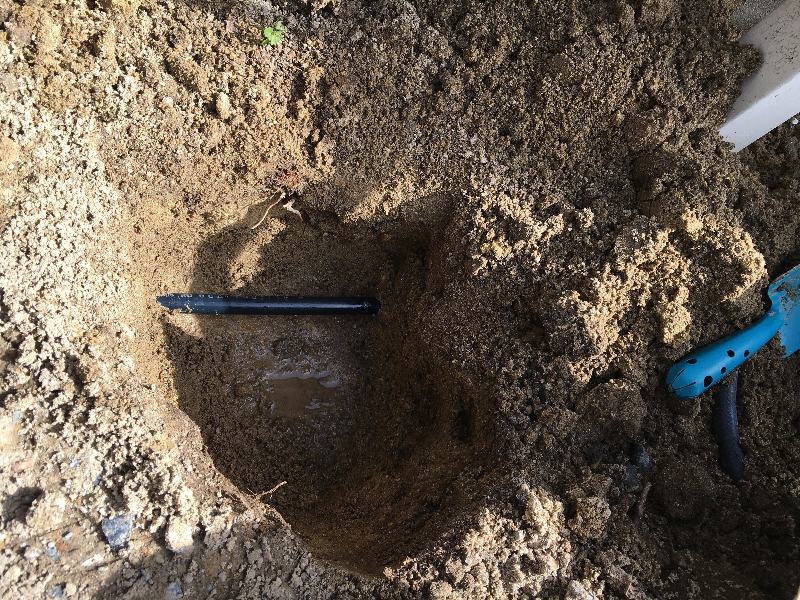

おっ、管が出てきましたぁ。
ここに鳥居配管をして分岐させます。


と、如何にも知ったかぶりの私ですが
鳥居配管なんてやった事はありません。

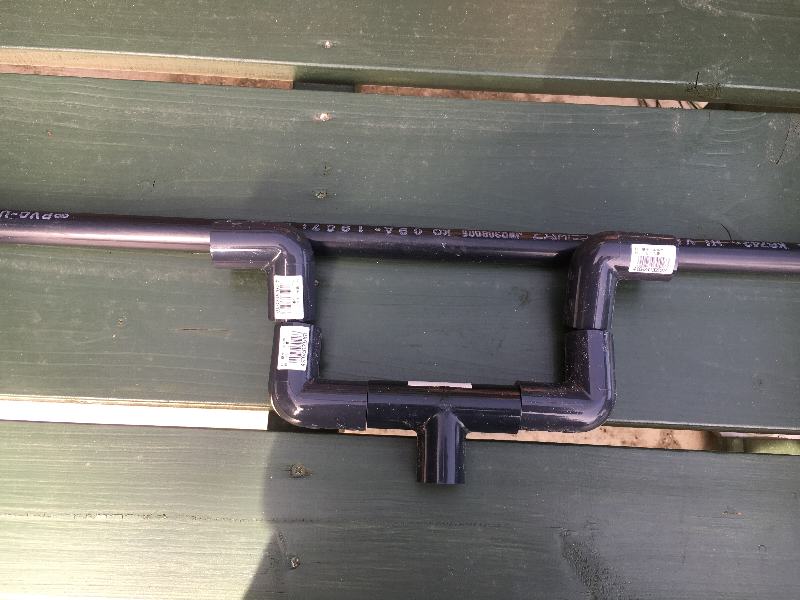

のでこんな感じかな?
と仮置きしました。


構想が決まれば即決行です。

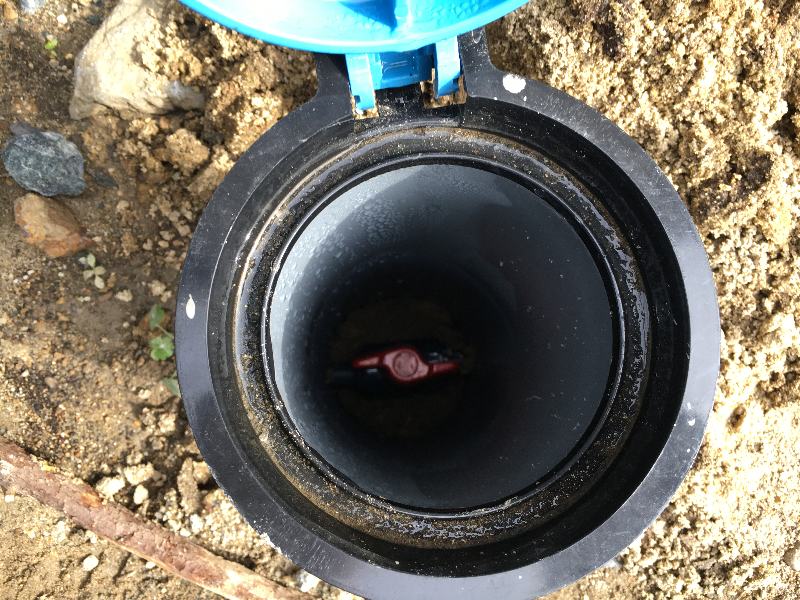

先ずはバルブを〆て。
(写真は開栓状態です)
 バルブを〆れば庭への給水のみが遮断
されるように設置したのでここで水を止めます。

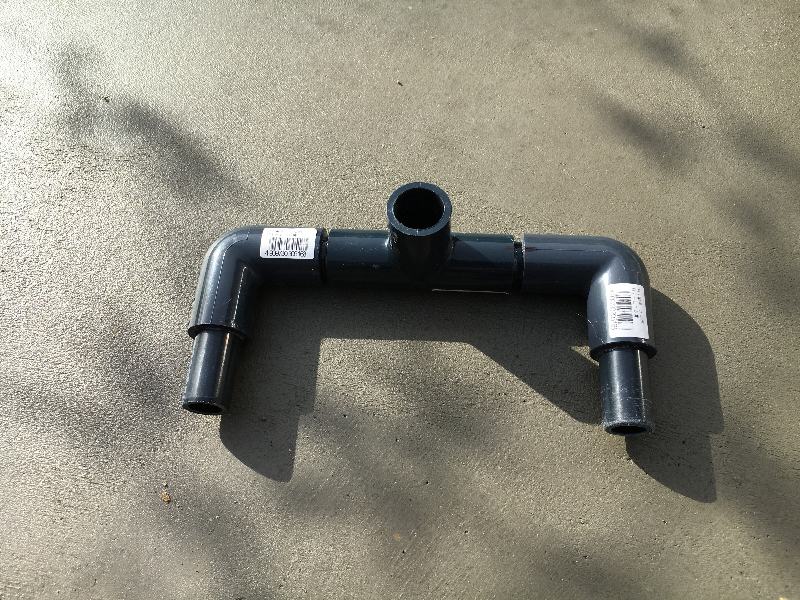

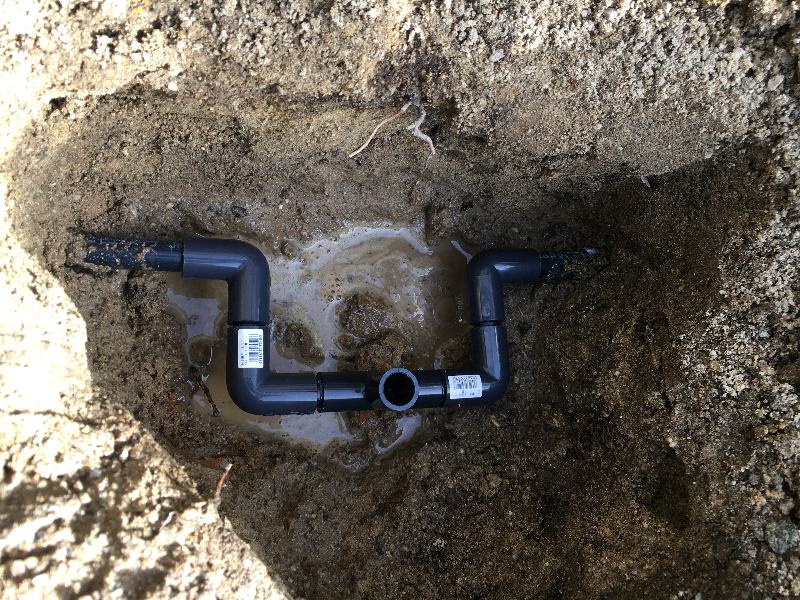

そしてチーズとエルボーと直管を56ミリ
に切った物を接続してこうしました。
直管を56ミリにした理由は
エルボーとチーズの端面にある嵌め代
(パイプが入り込む深さ)
がどれも27ミリだった為両端に1ミリの
余裕を見て27×2+2=56ミリとしました。
その設定で接着して嵌め込んだものが
上の写真です。
この鳥居の部分で使用した物は
チーズ(T型の物)1個
エルボー(90度に曲がっている物)2個
直管4個です。

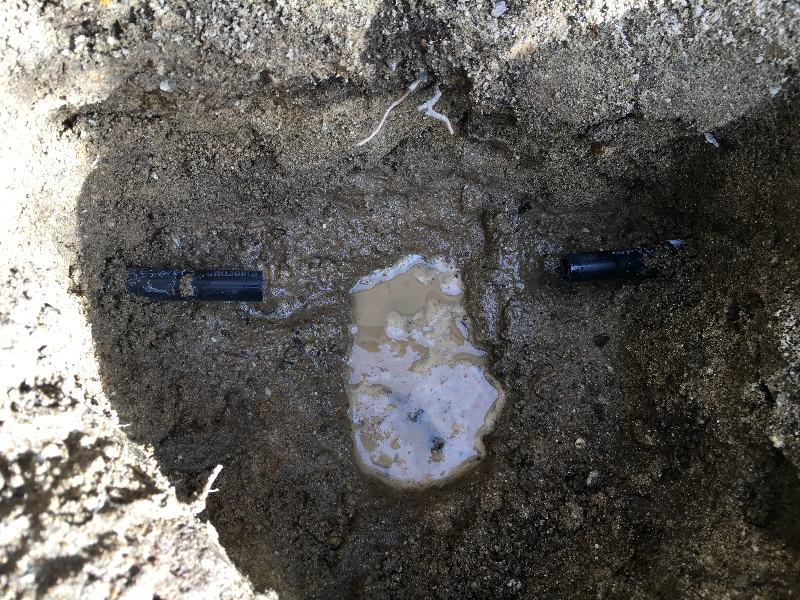

こちらは地中の配管を鳥居の寸法に
合せて切断しました。
水道管を切る時って独特の
ワクワク感あります。

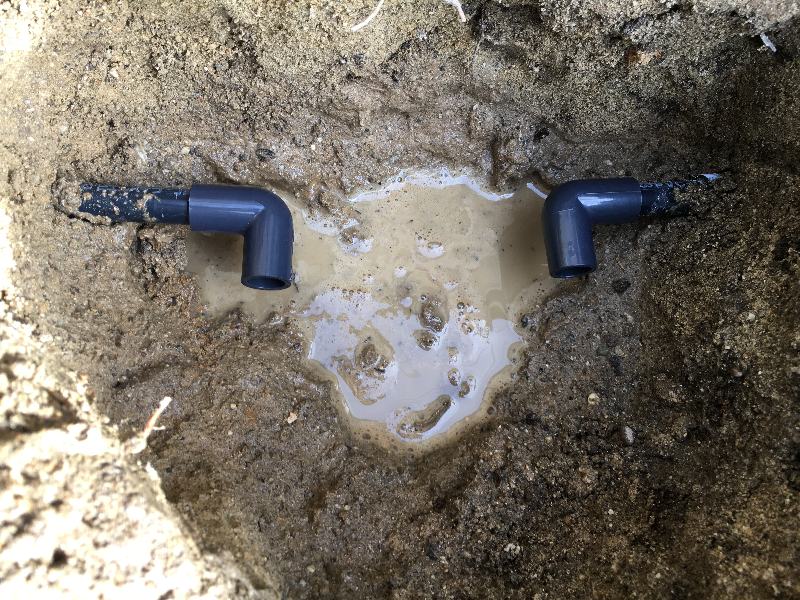

で、こちらには切断した地中管に
それぞれエルボーのみを取り付けました。


ハイっ。

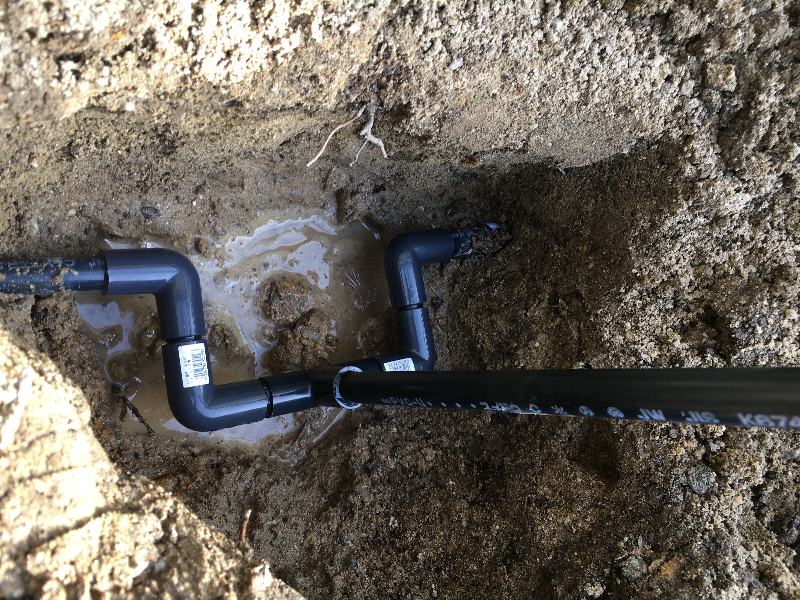

鳥居を合体させて完了です。


この長いパイプはウッドデッキ完成後に
引っ張っていく為に仮に接着しておきました。
こうしておけば土を埋め戻した後でも
すぐに施工できます。


その長い縦パイプにキャップを付けました。
こうしないとバルブを開いた時に
大変な事になります。


これで懸案だったウッドデッキへの給水の
起点が出来ました。
土間コンも1カ所が完了して
残すところ2か所です。
ウッドデッキの設計も進んでいますが
木材購入はゴールデンウイーク後かな?

まぁ一つ一つやってゆくのみです。
