ウッドデッキDIY_制作編_65 シンク設置計画_2 コンセント設置



MCヨッチャンです。
グーっと寒くなりました。
私の屋根付きウッドデッキも着々と完成に
近づいて来ました。

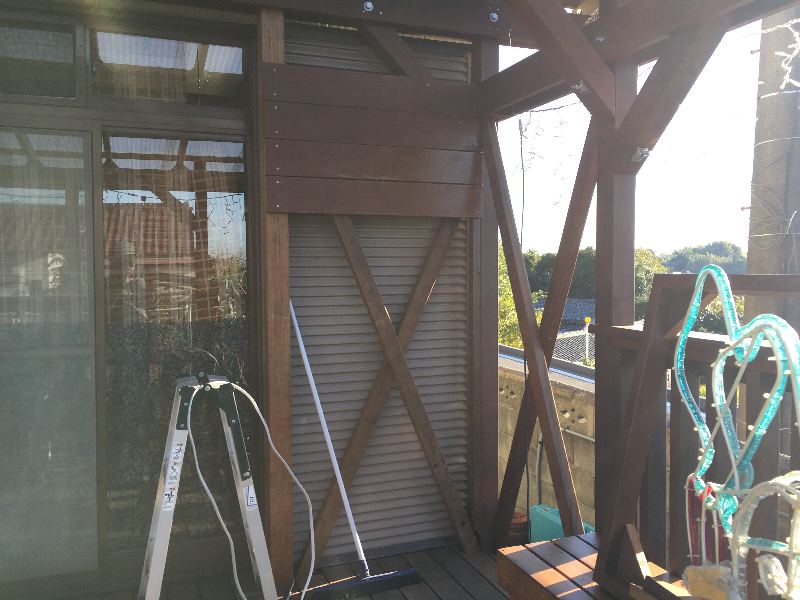

今回はこの製作途中の板壁にコンセントを設置
するDIYです。
先回の作業でイタウバマッドの21×145板を
3枚ほど貼り付けていますがコンセントは
ママの身長に合わせて上から3枚目と4枚目の間に
設置します。

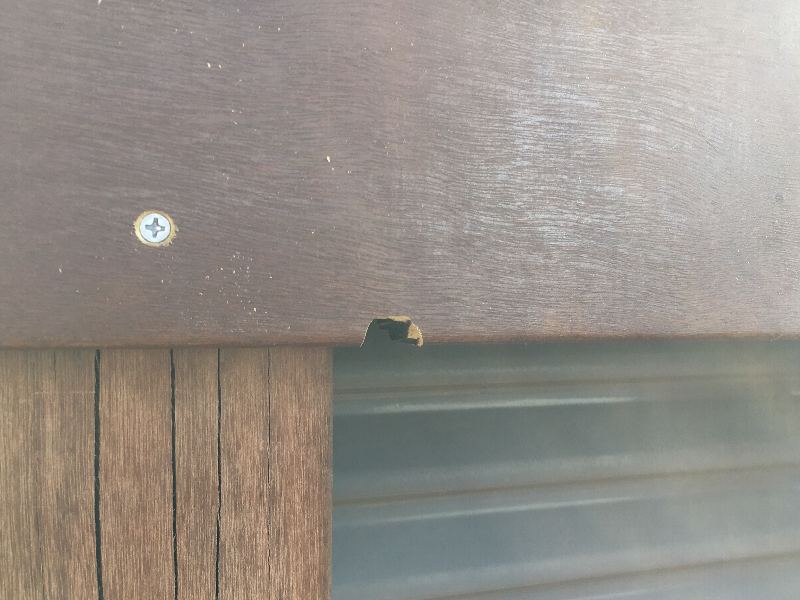

先ず3枚目の下端に電源ケーブルの逃し溝を入れました。
これは見えなくなる所なのでディズクグラインダーで
ゴリゴリと削りました。
ケーブルはこれまた先回のDIYでこのすぐ下まで
引っ張ってあります。
本来このような電源に使用するケーブルは電圧低下を
避けたいので2.0を使用した方が良いのですが
手持ちが1.6しか無かったのでこのコンセントは
15アンぺです。

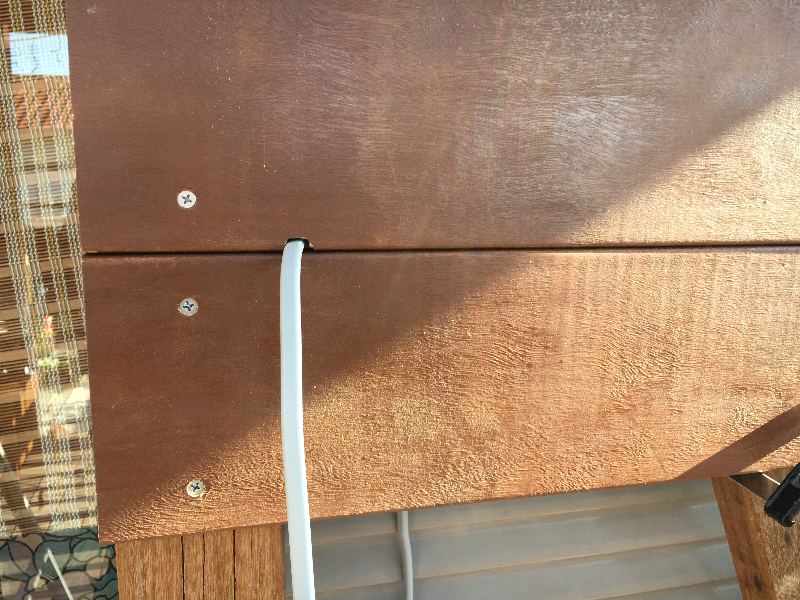

ケーブルをこうして挟み込んで4枚目の板を固定
しました。

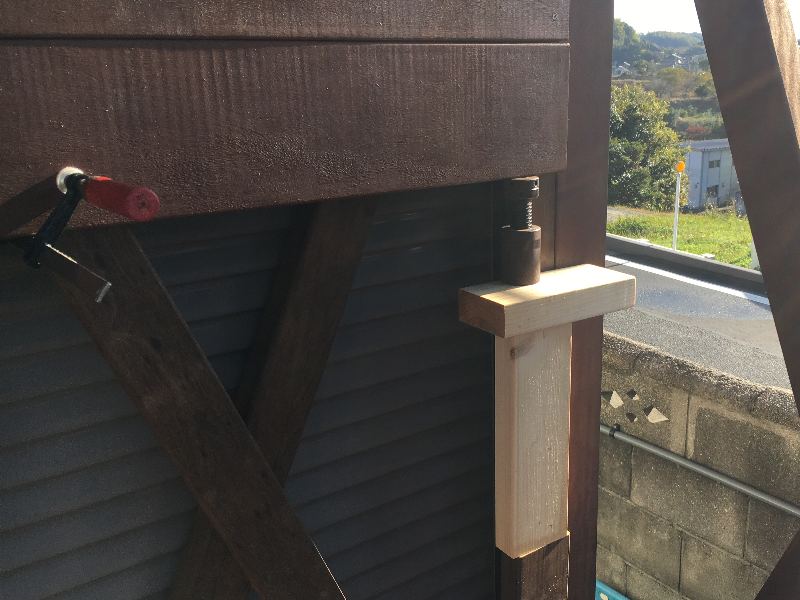

毎回そうなのですが天然の板なので反っています。
こうしてジャッキで持ち上げて矯正しながら
貼り付けています。

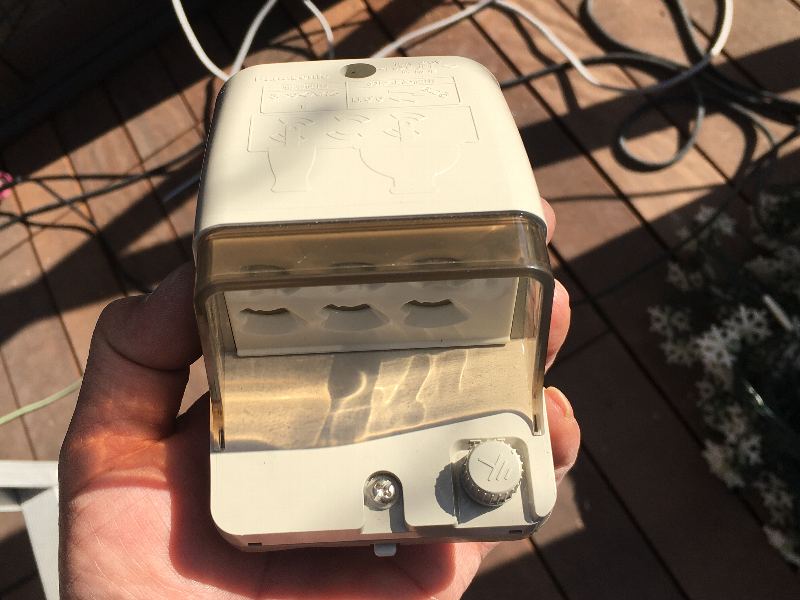

で、使用するコンセントはこのフル接地防水コンセント。
3口タイプで1個980円でした。

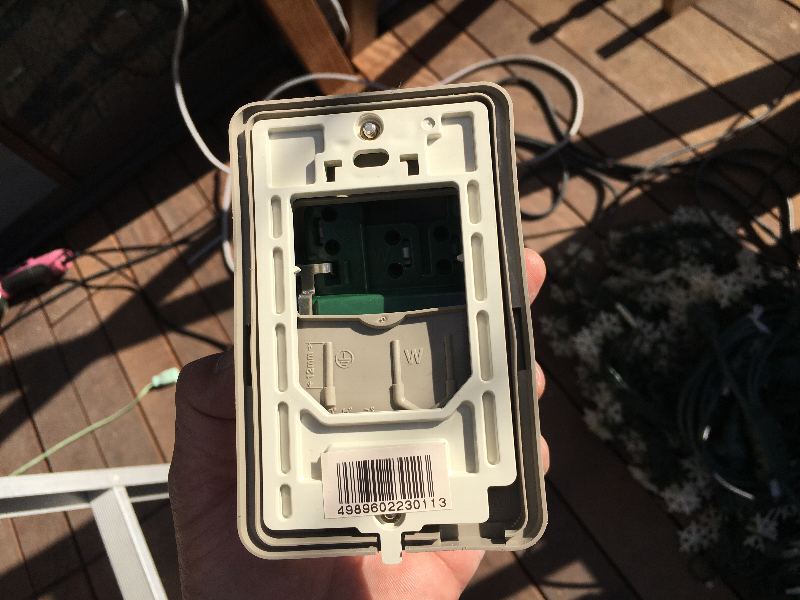

その裏はこうなっています。
取り付けプレートと防止パッキンが
付いています。

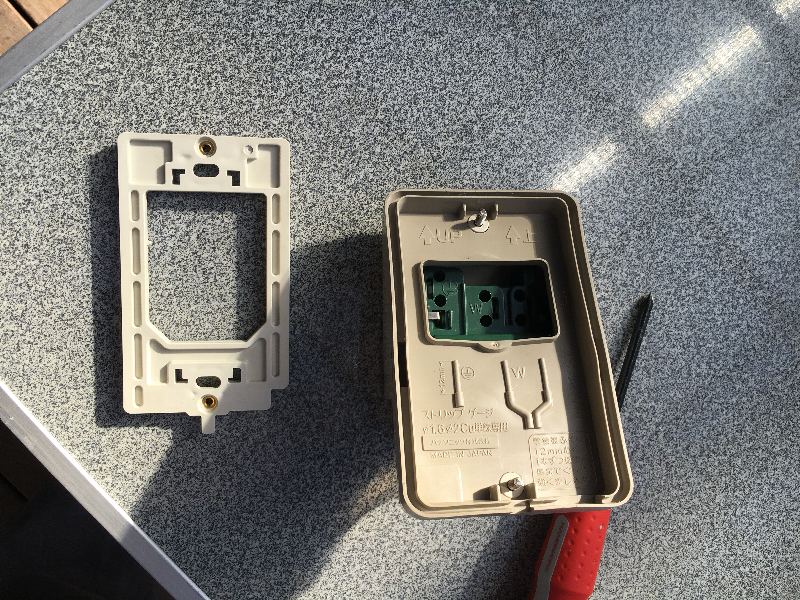

分解して。

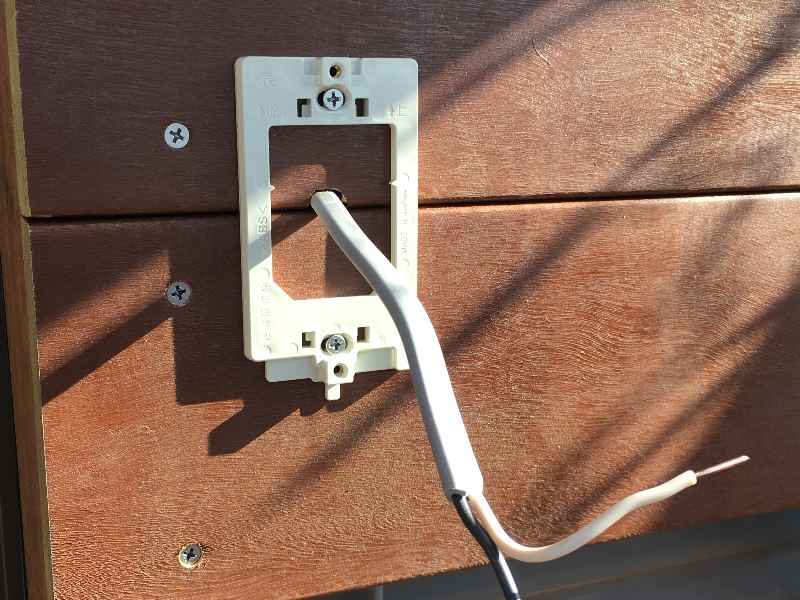

先ず、壁から出ているケーブルを通して
取り付けプレートを固定します。
水平も一応は見ました。

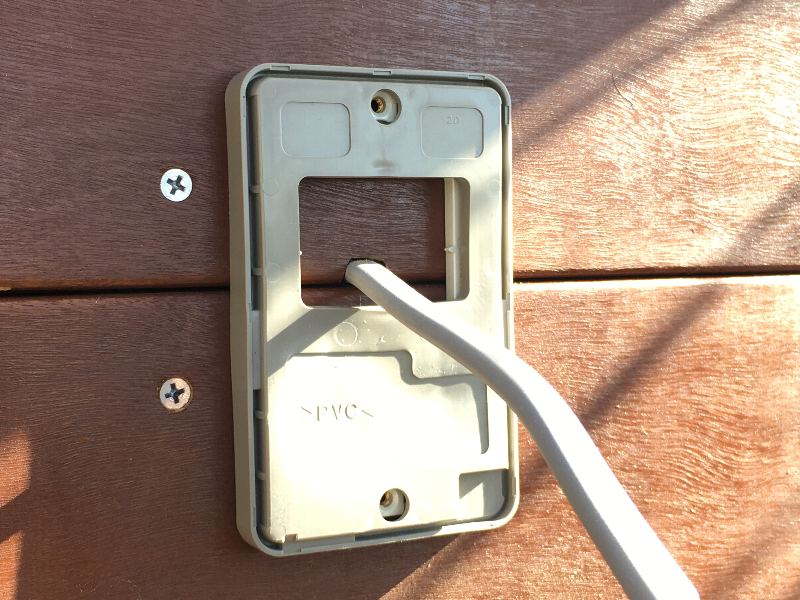

そしてパッキンを付けて。

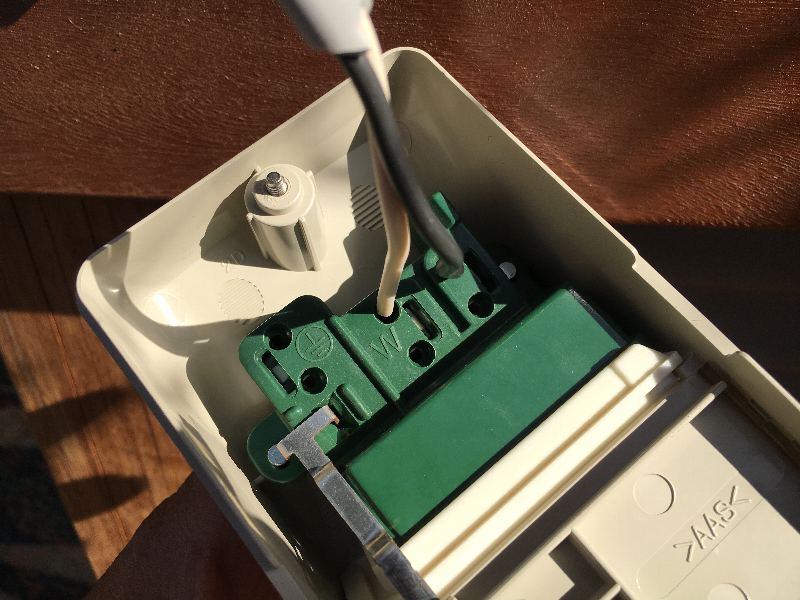

コンセントの裏にあるケーブル差込口に
白い線（ニュートラル側）を機器の（W）
と表示されている穴にしっかり差し込んで。
被覆を除去する長さは凡そ10ミリから12ミリ
程度かな？
で、黒い線はその隣に差し込みます。
ぐんっぐんっって引っ張てみて抜けなければ
ダイジョウブです。

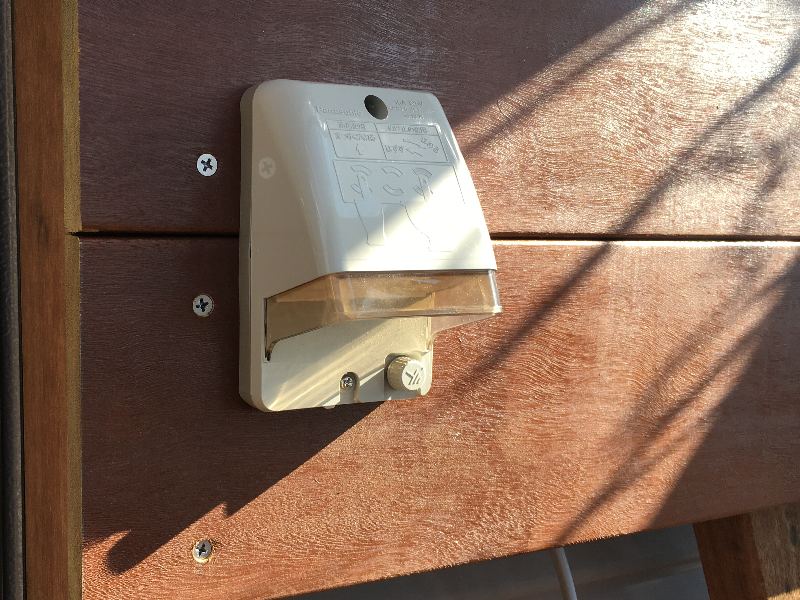

最後にコンセントを固定して終了です。
この場所にはシンクを置く予定なのでコンセントが
在れば何かと便利かな。
