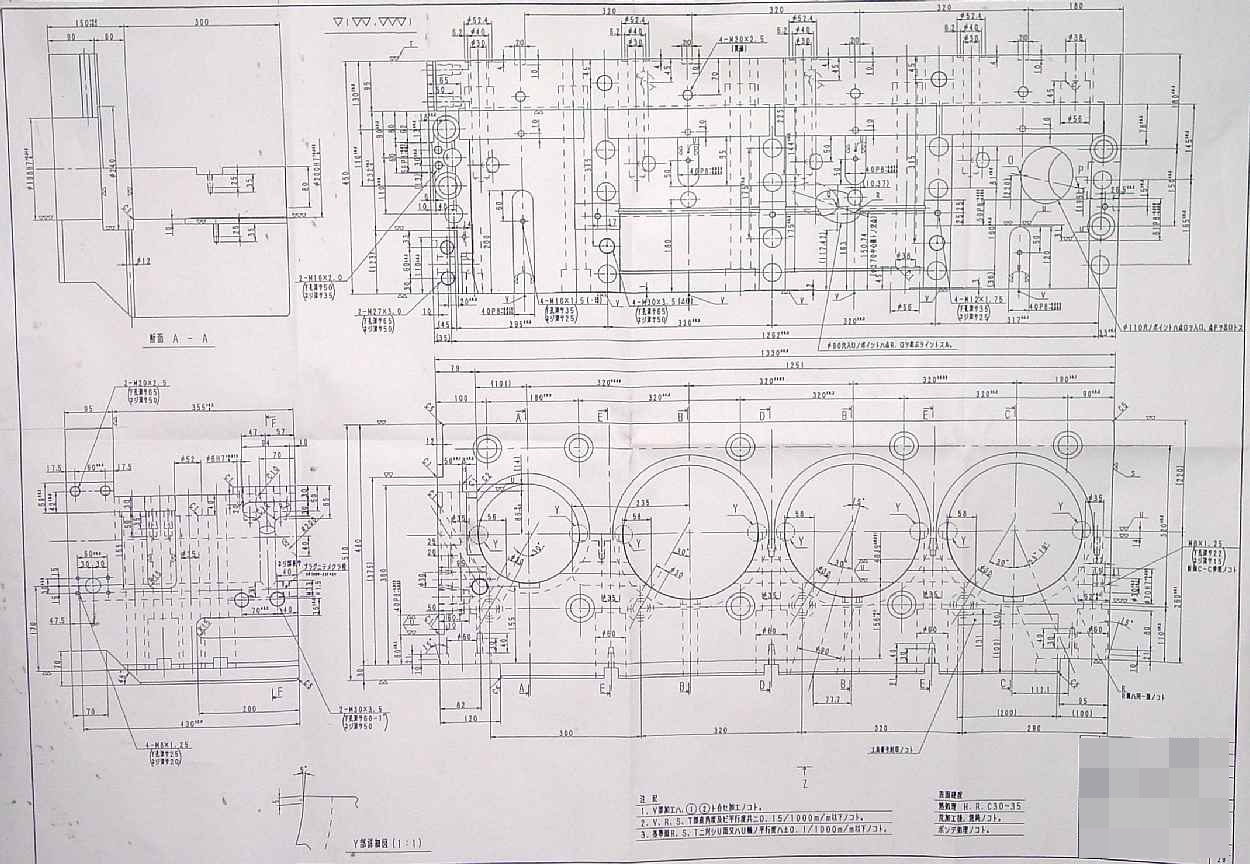

図面 裏の図面
ワーク材質GFA 硬度HRC38前後

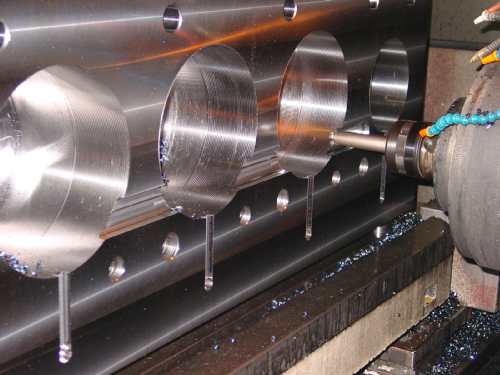

丸の彫り込みは

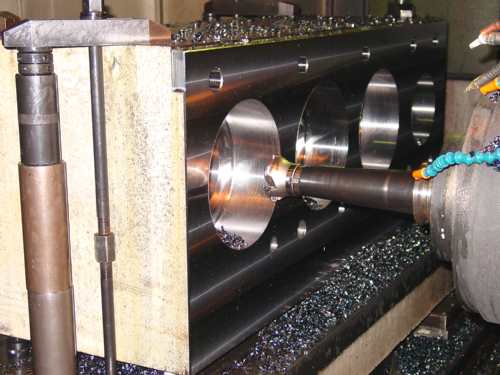

φ80三菱ラジスにチェンジして
さらに掘り下げです。
チップはVP15TFブレーカー付き。
V=105m/min 0.17mm/周ヘリカルで深さ200mmまで加工。
ウ～ン このまま穴を広げて行きますか、どうしようかな。
気分転換に背面の±0.01mmのキー溝の0.5mm残しと
仮面の段加工の一部（荒加工）をチョイと行いましょう。
写真左のこのキー溝は「ダイアンビル」の最も重要な
箇所の一つでこの溝下面からワーク下面30上がりの面までの
寸法公差は±0.01mmの仕上げになりますが
ここでは径 深さとも0.5mm残し。
カッターは三菱BRPφ32ラジアスにてV=125m/min 0.2mm/刃
1.5mm切り込みで加工。
写真右は下面にできる段加工の一部を0.5mm残しで行った
荒加工。京セラMRPφ80ラジアスにてV=105m/min 0.22mm/刃
2.2mm切り込みにて。

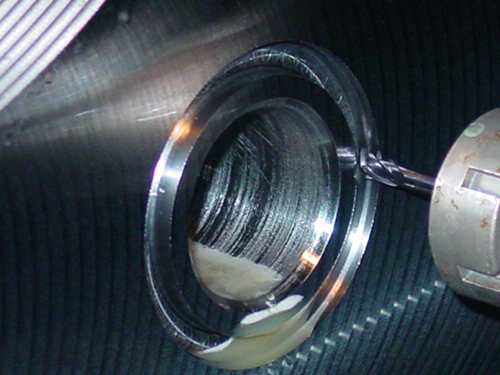

ついでに「Oリング溝」も
0.5mm残しで加工です。
溝幅6.2 外径φ52.4 深さ4.0
の溝。
φ10センターボーイ→
φ5.2キリ→φ4.0ソリッドエンドミル
という手順で加工です。
φ5.2キリはV=8.0m/min 0.043mm/rev
φ4.0ソリッドはV=40m/min 0.02mm/刃 0.35mm切り込み。
