クロモリ材でもコイイツは加工し易いようやくと言いますか
何ヶ月振りと言いますか、
なにしろ久し振りの
フル加工です。
仕上がりワークサイズ
=192×590×930
材質=SCM435  図面
しかし加工はかなり手強いです。

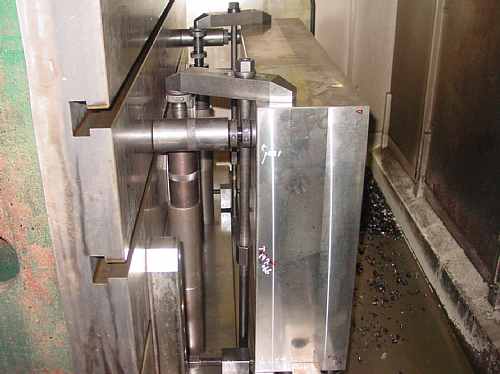

ワークセット左側視 ワークセット右側視
図面を見て頂くと解るようにこの形状はY-側がアンダー
になっています。
しかも上面は全面加工になりますから上からのクランプが
出来ません。
しかもワークの重量が半身になる位の切削量であります。
したがってワークセットはこのように立てて加工する事を
第一段としました。
加工圧に押し込まれないようにワークの裏側には
上下にストッパーを施しました。
更にワークのX方向に働く力に負けないように
ワーク左右にもストッパーを施しました。

不安定なセットですがGoデス第一段のワークセットが
完了して加工開始です。
先ずは段下がりの高い
位置まで88mmの面下げ
です。
カッターは今回新調した
京セラMRPΦ80-6刃-R6。
最近、チップの時代遅れ感が
否めないのは事実ですが、とりあえずここはPR730チップ
でいきます。
V=110m/min  0.225mm/刃 3.0mm切込み。

一部だけ島残しになる部分のY+側0.25残しさてお次は写真で言う
下部の平面の0.25mm残し
加工です。
ここは中心辺りの一部のみ
残って周りは全て
傾斜5°の面下がりに
なる部分です。
自慢じゃないですが、
この先どうやって加工したら良いのか、
まだ攻略法が決まっていません。
(二つくらいしか引き出しが無い) ウ~ン 困ったナ。
PR
この記事にコメントする
お名前
タイトル
文字色
メールアドレス
URL
コメント
パスワード   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
» 不安
こんにちわ。

図面拝見いたしました。相当削りますね。個人的に隅R苦手です。
自分の仕事も毎日悩みながらやってますが、
ヨッチャン様の図面を見て休日ですがどう料理しようか悩んでいます(笑)。職業病ですかね。

昔、お世話になった人から、
「先頭走る者に手本はない」
って言われました。悩みながらの加工も良いもんですね。不安を自信に変えれるよう日々精進です。
EVORRR URL 2008/08/10(Sun)10:47:33 編集
» マシニストに不安はツキモノ
EVORRR様
お久し振りです。
BTDの調子は如何ですか?イイマシンでしょ?
正にフレックスマシンと呼ぶに相応しいですね。

そうなんですね。簡単そうに見えて実はやってみると結構手強いんですヨ コレ。
こういう汎用技能を要する加工というのは
数モノ加工やCADCAMオンリーの3D加工しか
されない技能者には無い世界ですね。
今 悩んでいます。
MCヨッチャン 2008/08/10(Sun)11:22:42 編集
» BTD
BTDには感謝しているんですよ。
本当に魅せられてます。色々な機械を触ってきたからこそその凄さがわかります。

多分ヨッチャン様がBTDを初めて操ったときと同じ感覚、気持ちだと思います。
ただただ素直にスゲーなと。

加工品は図面を見た瞬間からこりゃ大変だって思いましたよ。
5°面に沿ってR30、縦壁までの20mmも5°しかも公差あり。縦壁根元R10、面祖2発、クランプ不可、結局全部大変ッスね。勉強になります。


EVORRR URL 2008/08/10(Sun)21:13:03 編集
