最近　フルパワーで
仕事してますので
夜間の一人作業が
多くなっています。
夜間MC工場には
誰も居なくなりますので
寂しい中での作業であります。
そこでママが気をきかして
買ってきてくれたのがこのCDラジカセ。
これで徳永英明や小田和正　ビートルズ等を聞きながら
加工しています。（安いんですねェ　今こういうの）

指　押え部は少々拘った形状にしたつもりですが
実際に加工してみるとその効果があまり解らないかな？

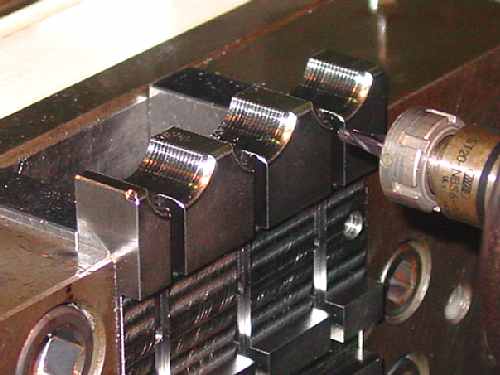

左はR2ボールで角部にR2を加工しているところ。
V=40m/min  0.08/revにて。

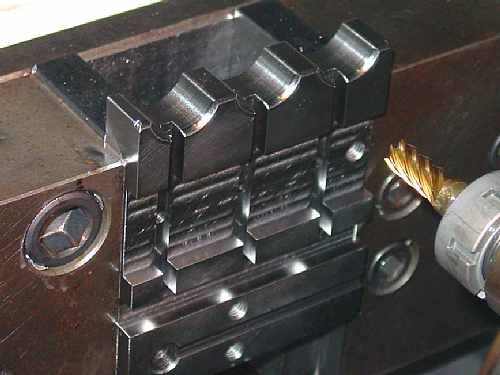

右はΦ8.5でストレート部を加工しているところ。
V=60m/min  0.035mm/刃。

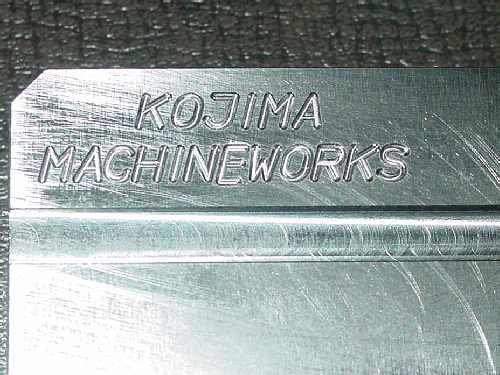

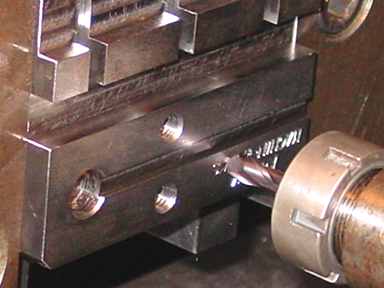

ここも私が拘ったところで、岡崎精工のVポイントミルで
深さ0.04mmの文字彫り。
V=43m/min  0.025mm/revにて一発彫り。

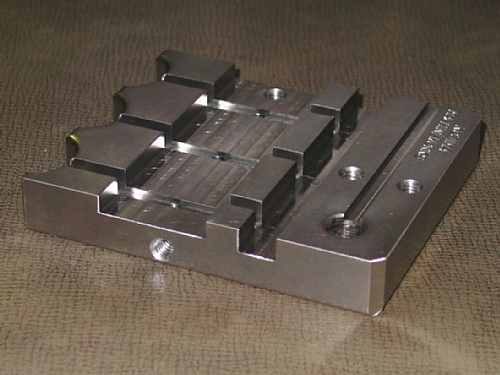

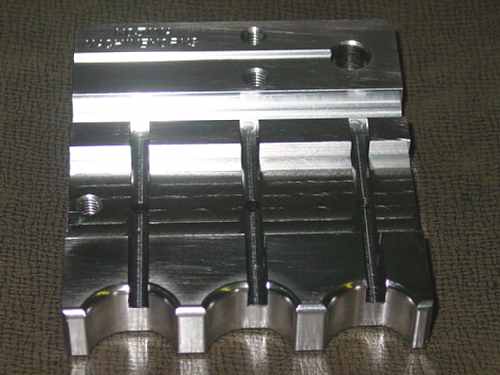

完成です。
これを製作する事が決まった時点で私が考えたのは
後世に残る名品を残そうという事と、
これが最終ではなく、ここから進化してゆく伸び代を
持つ治具にしようという事でした。
全ての加工公差を±0.01mmに設定したのも
現在の私の技量と愛機　横中で、気温変動の激しい季節に
一体　何処まで精度を実現できるのか？という事に
チャレンジしたかったからです。
結果的には最高精度は0.008mmでした。
決して満足のできる結果ではありませんが、
まぁ、自分との闘いという意味では良かったかな。

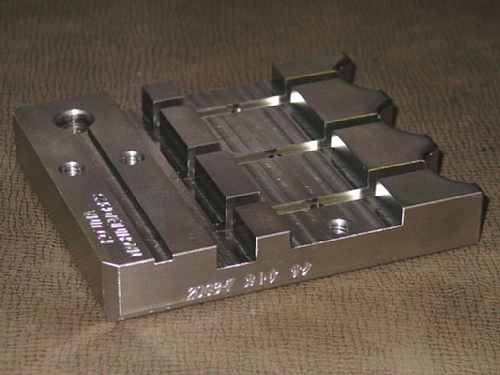

横には2008-7と入れておきました。
これで私が居なくなっても皆私を思い出してくれるでしょう。

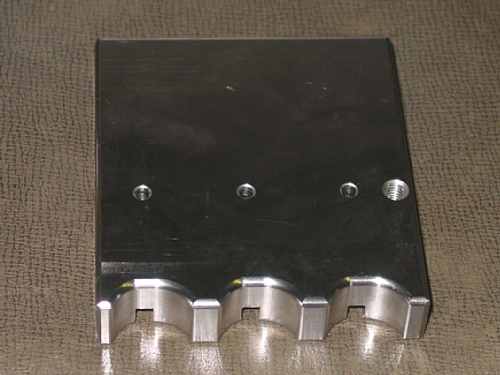

そしてこれが完全な形。
フタを取り付けた状態です。
このフタは形状加工はマーチさんがマシニングで加工。
問題のΦ0.72穴は外注の加工屋さんに頼みました。
これでずべての加工が終了して完成です。
