 ヨッチャンのDIY。
 今回は再び電気シリーズです。

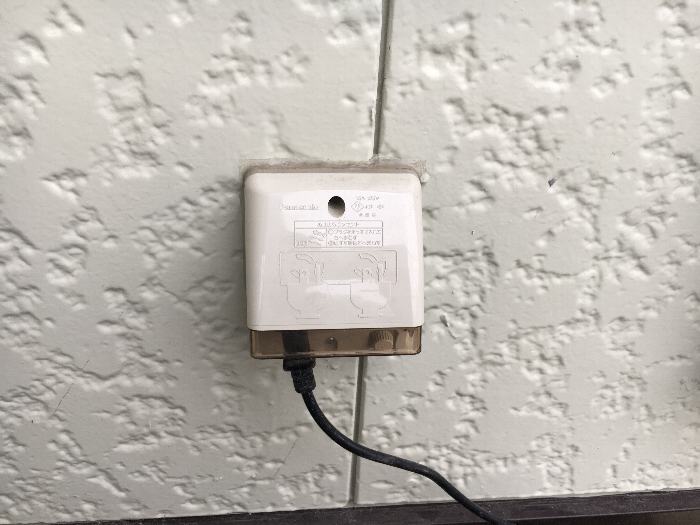

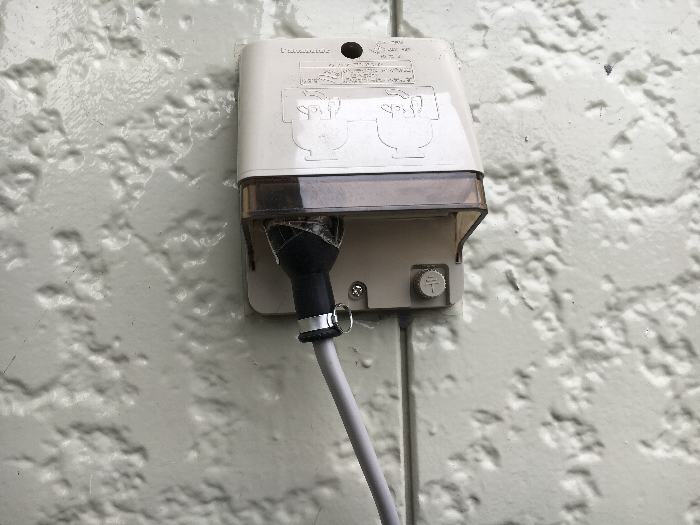

 こちらは御母屋の居間にある
 コンセントの裏側に取り付けて
 在りますフル接地防水コンセント。

今年のクリスマスには久し振りに派手な電飾を
やろうと思いますので戸外のコンセントを
今のうちに充実させておこうという狙いで先日この場所のコンセント
を以前の小型の物から大きめな物に交換しました。
で、今回はこのコンセントからもう一つ別のコンセントを
取ろうと言う事でプラグを使ってコンセントの増設を試みました。

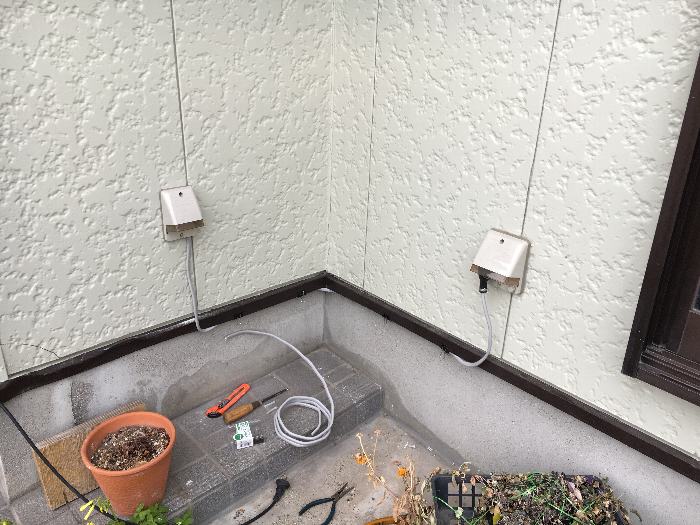

結果はこうなりまして、無事完了しました。

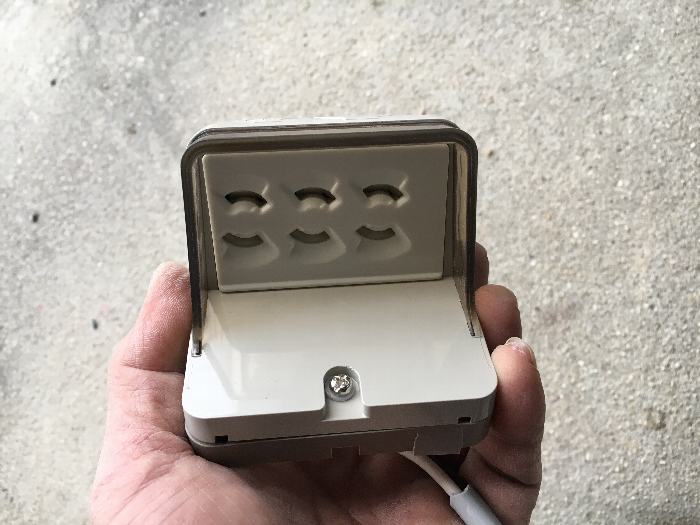

新たに増設するコンセントは通常の三つ口タイプの一番安価な
物。(1000円程度)
この裏にある部品に2.0の2芯VVFケーブルを差しますが

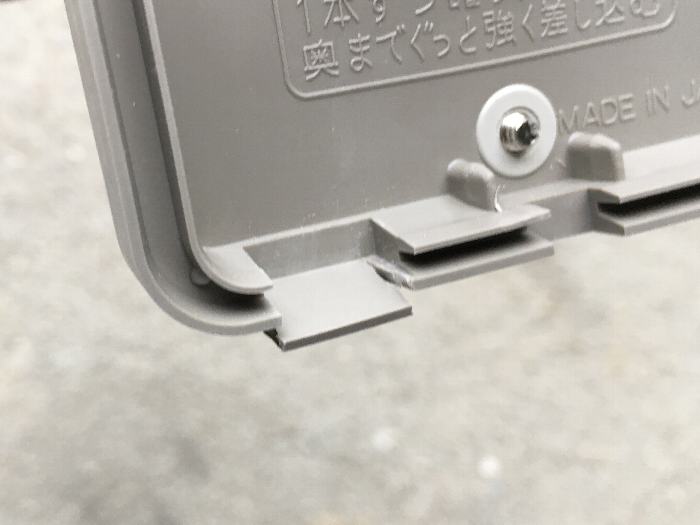

VVFケーブルの外皮のままでは入らなかったので右写真のように
ゴムシールの下部を一部切り欠く事で何とか収まりました。

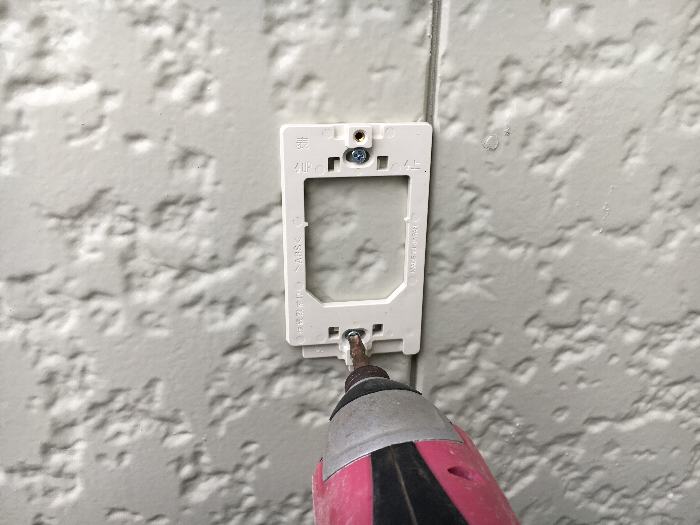

設置場所は壁の裏側に確実に柱や胴縁などがある場所を選んで、
先ず、取付けプレートをしっかり固定。
これが出来ればあとはコンセントを付けるだけです。

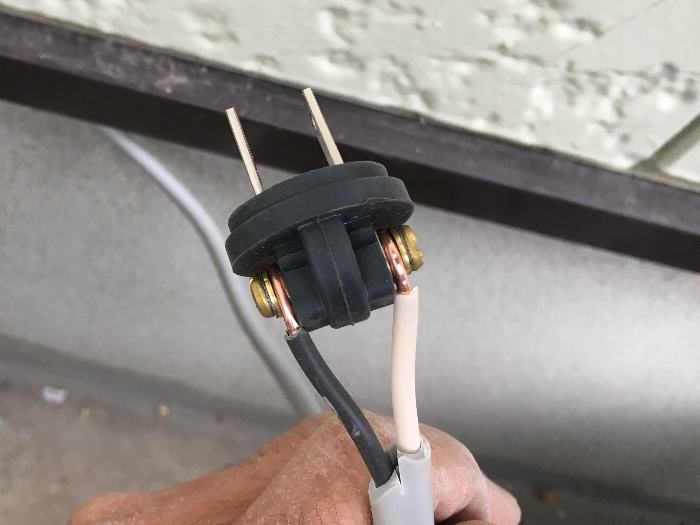

そしてプラグの仕舞いですが、戸外で使用するので屋内用の
スマートなプラグは使えません。
なのでこのような防水型のプラグを使用しました。

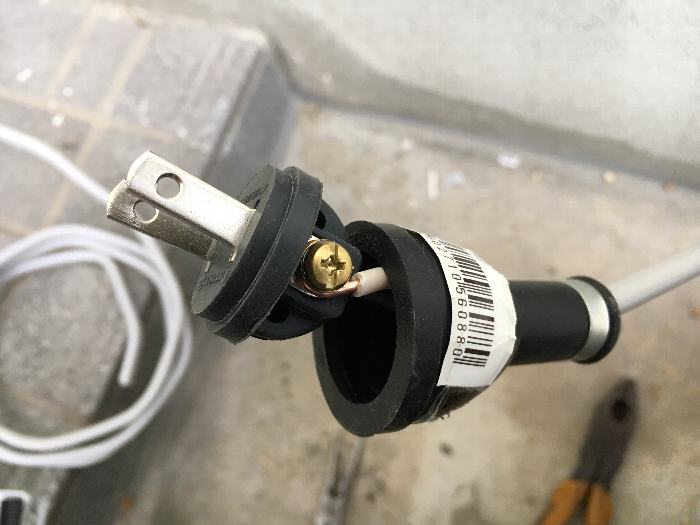

右写真のように、先にカバーを通しておかなければいけない
のですが私はそんな事に気付かず、やり直しました。

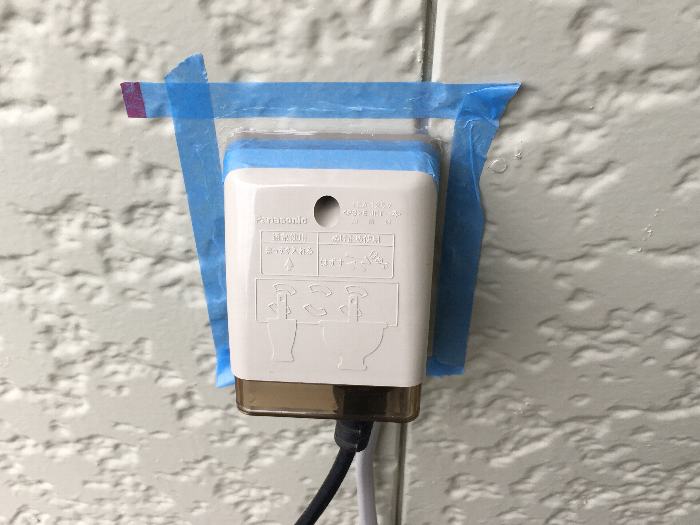

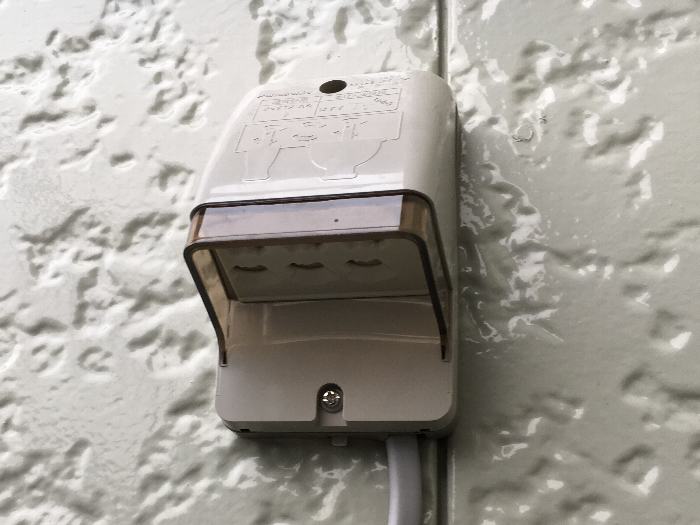

で、30分の作業を終えて出来上がり。
用途としては既存の丸型プラグ2個用のみで足りる場合は
プラグを抜いて2口使用して、3個以上の電飾電源が必要な
場合はこうして接続すれば丸型プラグ1個と通常のプラグ
3個が使用可能というわけです。

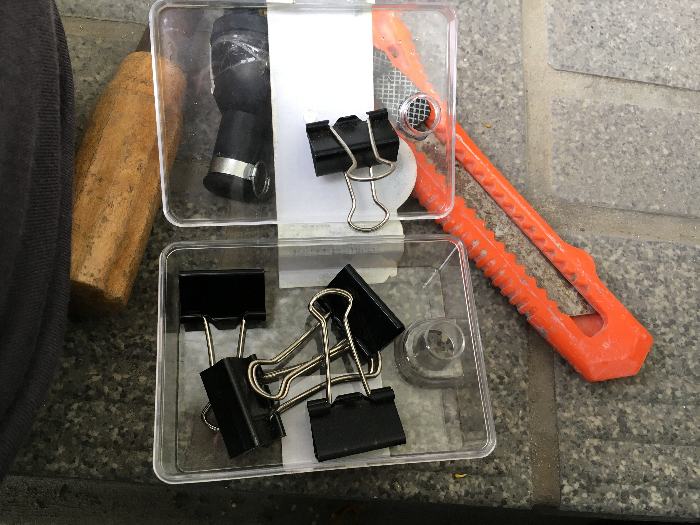

ちなみにケーブルは右写真のクリップを使って土台水切の
裏側に固定しておきました。
本当はこのようなプラグでの増設ではなく直結すれば尚便利
なのですがそれには電気工事の免状が必要なので仕方ない。

でもこれだけでも随分便利かな。。。
