図面
新規客先様の1600トンボルスター（下）。
ワークサイズ=300×1130×1140
素材重量約3.1トン 材質GFA熱処理済み
硬度HRC36～38程度
Φ50ドリル貫通後の穴広げです。
このガイド穴寸法はΦ130.033mm狙いで深さは230mm。
先ずはOSGワルターラジアスΦ50-3刃-R6で深さ135mmまで
加工しました。
V=120m/min 0.225mm/刃 2.0mm/周のヘリカル切削です。
中断します。
この後の加工でもなりの
切削量が有りますし、
裏面も相当量の加工があるので
歪みも相当出ると思われますので
ガイド穴のボーリング仕上げは
その後という事にしました。

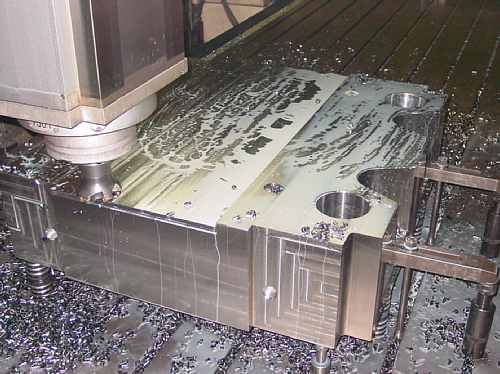

ここからが主表面の30mm段差加工に入ります。
締め替えの為に深さがある部分を先行して進めてきたので
現在は上面フリーの状態ですからここからガンガン行きます。
先ずは京セラMRPラジアスΦ125-6刃-R8の出撃です。
V=95m/min 0.35mm/刃 3.5mm切り込み。
