こういうV字型の掘り込みは 嫌い ヘリカル真円切削で奮闘中
図面
新規客先様の1600トンボルスター(下)。
ワークサイズ=300×1130×1140
素材重量約3.1トン  材質GFA熱処理済み
硬度HRC36~38程度
側面加工は午前中に終わり、午後から上面の加工に
入りました。
先ずはクランプ部V字型の掘り落し加工です。
初め 簡単に考えていて、京セラMRPΦ125-6刃-R8で
輪郭加工してホイホイというつもりで望んだら、
ビビりが出てしまい、(突き出し長さ230mm)200mmの
深さどころじゃなく、6mmで断念せざるを得なくなりました。

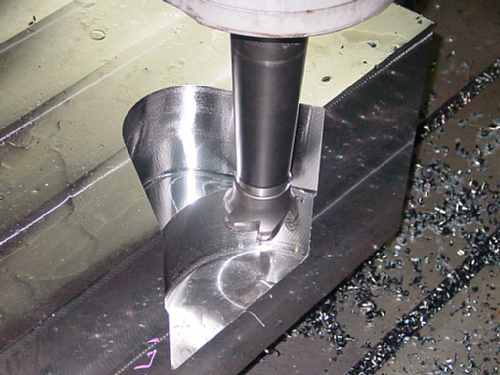

そこでヘリカル真円切削に切り替え、何とかなりました。
舐めて掛るとダメですね。
V=95m/min  0.3mm/刃  2.0mm/周。
ヘリカルはチップ底面のダメージが大きくなりますが、
我慢の加工で何とか完了しました。しかし深いよなぁ200mmって。

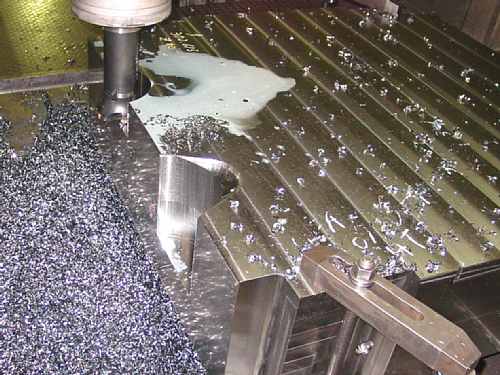

そして輪郭加工そしてようやく輪郭加工です。
今日はロングアーバーに
三菱BRPΦ80を装着して
行いました。
V=100m/min   0.225mm/刃
1.5mm/切込み。
久々の100時間超の加工時間
が予想されるボルスター。
先はまだまだ長い。
