愛機横中ではこのSM150TTW用ダイセットの
「SM1-B1-1ホルダー取付台」
の改造加工を行なう事になりました。
上面図  正面図
   側面図
元々一体構造だったものをΦ80H7のセンターラインで
分割式に改造するという事ですが、
盛り金してきたワークは溶接する際に釜で加熱してから
行うという事と、盛り金後も序冷をして冷ますという事から
硬度は然程変わり有りませんが

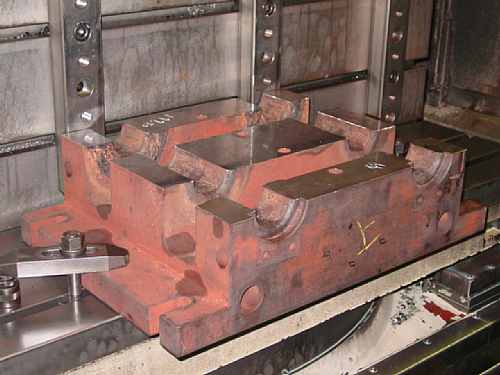

ワーク表面はご覧のように真っ赤に錆びています。
当然歪みも多少は出ますから先ず正になる面を
仕上げます。

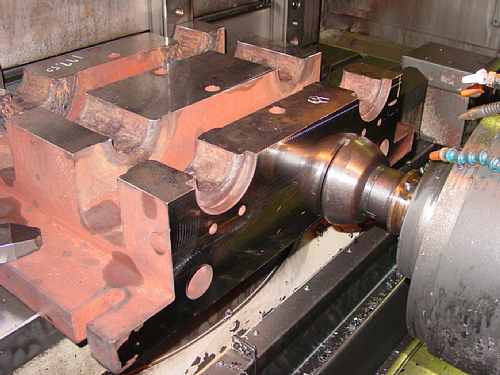

カッターは 東芝タンガロイNMS09超仕上げカッター
素面では硬度HRC34~39とありますが
盛り金部分はHRC40を少し越える程度入っていると
思います。
この程度の硬度であればハイスドリルでも普通に
加工できますし、タップも粉末ハイスであれば
全く問題無く加工できます。
超仕上げカッターの条件はV=90m/min  4.0mm/rev。
