通常の過密スケジュールに戻った我が愛機BTDですが
今日 久しぶりにイケール
を搭載しました。
約3.3トンの重量から
開放されていた愛機には
少し申し訳ないような
気もしますが、これがスタンダード
形だと思ってこれからもよろしくです。
イケール再冠での初仕事はこのSS400材。
図面
まぁ イケール正面を使う
までもないので今回は
裏庭での加工にしました。
たまにはSSもいいけど
あまりに腰が無いワーク
なので加工条件が難しい。私はSSは苦手です。
先ずは、Φ45キリ通しΦ67座グリ深さ54のCSボルト穴から。

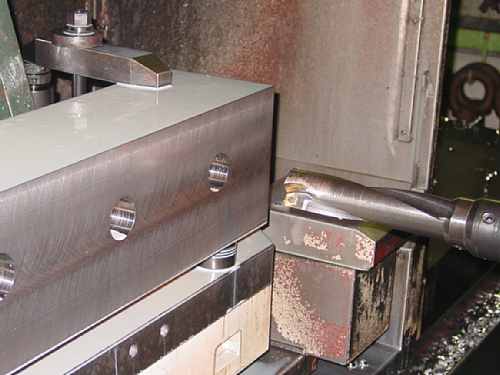

京セラマジックドリルΦ50で下穴加工。
次いで同じくΦ45で貫通。
条件は共にV=280m/min 0.07mm/rev。

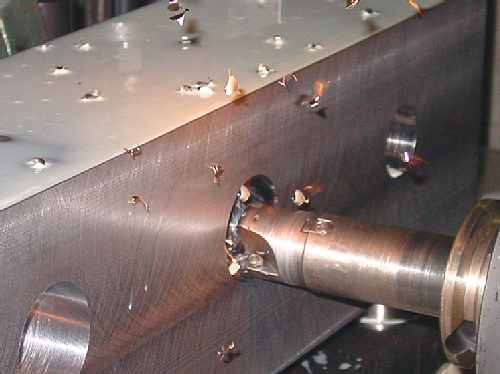

そしてΦ50からΦ67への穴広げはOSGラジアスΦ50
V=250m/min 0.225mm/刃 1.5mm切り込みのヘリカル。

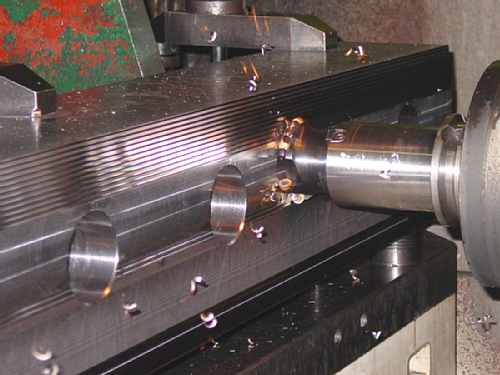

この面で最も時間が掛る5度テーパーは面相50sなので
ここは常用のラジアスによる2.5軸加工でいきました。
カッターは京セラMRPラジアスΦ80-6刃-R6 チップはPR730。
荒はV=280m/min 0.67mm/刃 ピッチ4.0mm。
仕上げはV=300m/min 0.33mm/刃 ピッチ0.78mm。
という条件でサヨナラオート。
