そんなに頻繁に使用している訳ではないけど最近変形してきました。 コー君が加工している
 「ギロ刃」の縦吊り用冶具
 ”ぶら下がり君”の補修です。
 この冶具は我が町工場の社長が
 考案して制作したモノで、
 私的にはもう少し…
 というところが有るんですが

まぁまぁまぁ そこは…ネ。
補修内容は両サイドの立ち壁の直角度の復元と上部V形状の
再加工 そしてM30タップを壁下部に3か所追加をするという
事です。

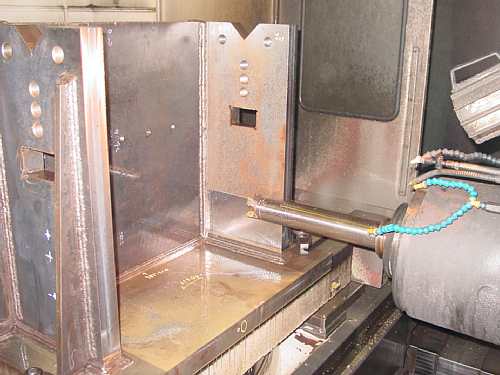

φ80首下450mmのバーチカルでプランジ仕上げ 先ず基準となる面を確保
「ぶら下がり君」実は以前VA発表会に出品したモノです。
本当はこのプラノミラーにサイドカッター用ヘッドが有れば
この冶具は必要ないのですが、それがない為にこの冶具が
有るんですね。
先ず、内側の壁の再仕上げです。
三菱プランジカッターφ80-4刃で加工です。
V=165m/min  0.13mm/刃  。
ピックフィードは2.0mm
固定サイクルではなくG00 G01のPRGで加工しました。
両面の加工時間は390分  長いですね。
今回の補修のメインではありませんが、 この部分は初期ではガス溶断
 のままでしたが、
 コー君の依頼でNC加工を
 入れました。
 これで座面からの高さ及び
 前面からのセンター位置は
 正確になりました。
カッターは京セラMECφ20。
V=200m/min  0.085mm/刃  4.0mm切り込み。
SS400材に久しぶりのマジックドリル タップはなんでもいいからM30
最後はM30タップの追加加工で、各面3箇所加工です。
下穴は京セラマジックドリルφ26.5×4Dを使用しました。
V=280m/min  0.065mm/rev
そしてタップはOSG-CPM-HT-M30P3.5-2P。
V=12m/min 。
これでしばらくはダイジョウブかな。
