盛金から帰ってきた「KR30NK下ホルダー」磨耗による型受け面の沈下
を修正すべく始まったこの
「KR30NK下ホルダー」の
補修工事。
本体の修正は既に済んでおり、
残すはこのホルダー達(上下)の
修正とホルダーと本体の間に入る
スペーサーの新作、そして付随する
小さな部品達であります。

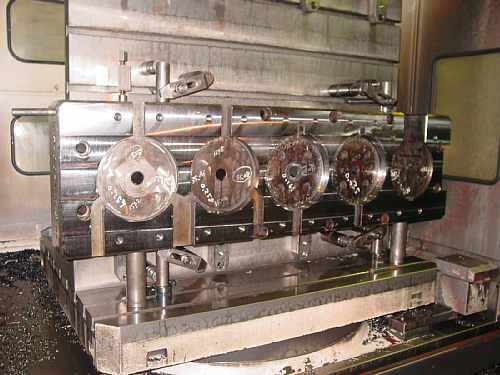

先ず 表面のセット。

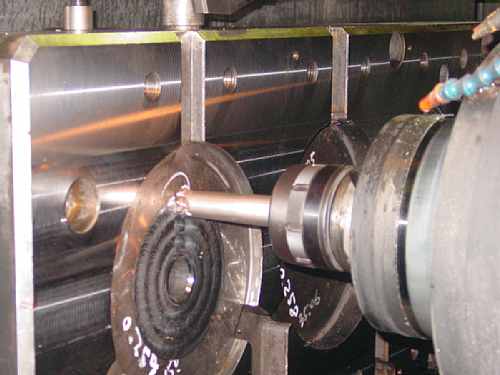

このBRPは本当に使い勝手が良い 多分、三菱のカッター史上最高の傑作と呼べるAPX4000
主な補修個所は第3工程と第4工程のΦ300.0+0.1の
丸ポケット。底面の追込みと内径の仕上げをします。
底面深さ中仕上げは三菱BRPΦ32-3刃-R5で、
V=125m/min  0.2mm/刃
そして内径仕上げは三菱APX4000Φ40で
V=120m/min  0.1mm/刃でそれぞれ加工しました。
三菱小径ラジアスそして丸ポケット底面の
深さ仕上げと底コーナーの
R3は三菱小径ラジアスΦ17で
仕上げました。
幸いにも気温が一定で
高かったので、愛機横中も
然程 熱変位をせずに
スムーズに寸法に入りました。
結局 全部触らなければいけないのネ 底タンコーナーがR3なのでこの3Rチップは重宝します。
この丸ポケットの深さ寸法は全て下面からの寸法に
なっており、今回修正した(左から3~4番目)
各工程の他に残る3箇所も結局触る事になりました。
尚、この修正が最後の修正になるという事を聞いて
少し寂しい思いがした。
