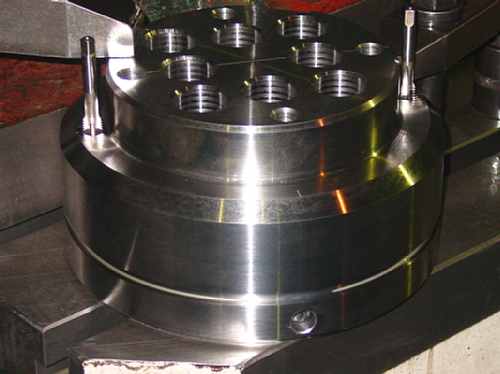

先日 マーチさんが加工を加えた丸モノ ワーク原点はこのようにして中心を割り出します。
丸モノ加工、久し振りです。
これは先日マーチさんが汎用旋盤加工品に穴加工
した物です。
次は私が追加でキー溝(幅32.25深さ7.5)と
横からのΦ15.0穴を加工します。
ワークはSKT4 硬度HRC40~46相当。

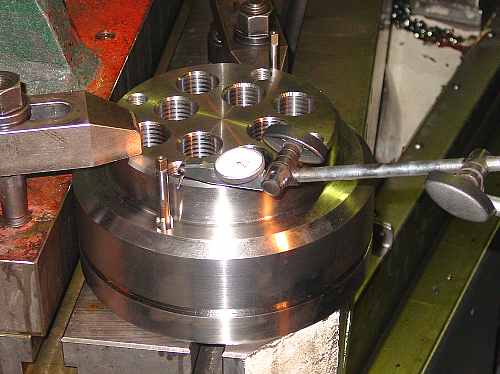

平行出しは左写真のように簡易的な方法で行いました。
M12のネジ穴にM12のタップを入れ、そのシャンクが
略垂直になっている事を確認して行いました。

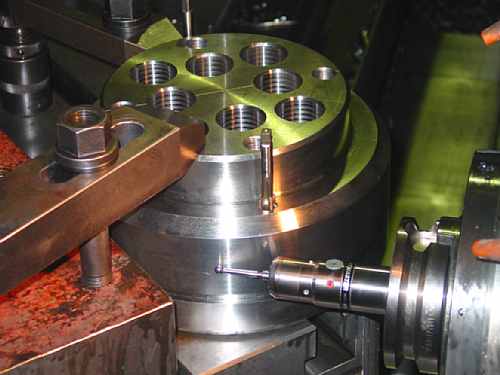

ワーク中心は右写真のように
Z深さを同じにして、左右の相対距離の中心を
割り出して求めました。
この時タッチポイントはS=40で回転させています。
そして ”ピッ” と鳴った瞬間の位置を取ります。
こうすれば主軸が傾いていなければ略正確な位置出し
が出来ます。

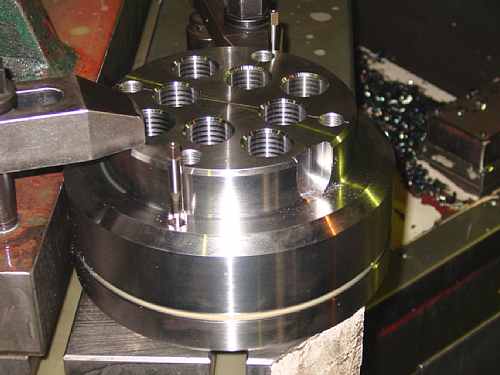

愛機 横中で加工したキー溝 同じく横中で加工したΦ15キリ穴
加工完了。
左がキー溝 右がΦ15.0キリ穴です。
チョイト お疲れです。
