基準となる面は溶接による歪みで略全滅さぁ 始まりました。
AT製鋼さんの「ダイアンビル」
補修です。
先日の「開先加工」後の盛金を
経て私の手元に来ました。
盛金もかなりされているので
当然、歪んでいますし
基準が判らなくなっています。
このような補修は先ず基準面作りから始めます。
正面図 裏面図 上面図 底面図 片端面図
F G-断面図 E-断面 C D-断面図

丸の荒加工の後はキー溝加工 測定
今回 設変が入った丸部の荒加工の後は
「ダイアンビル」の基準となるキー溝加工。
これらをきっちりやって(夜間加工)測定です。
φ290±0.1とφ270±0.1部はそれぞれ+0.015mm以内
に加工できました。
キー溝は下面から224±0.01 溝幅は48±0.031で
これもズバリ入りました。
この調子 この調子。

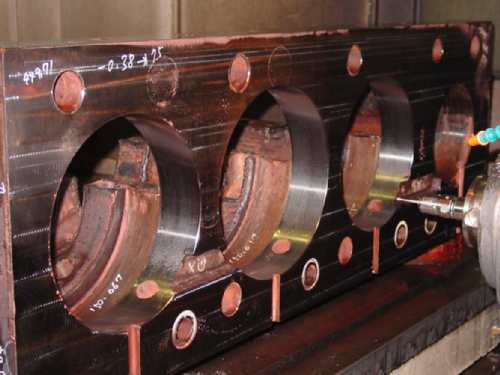

ダイ部の中仕上げ 甦れ「ダイアンビル」
穴広げはφ270.1H7とφ290.1H7の2か所で
中仕上げは0.25残し。
カッターは京セラMRPラジアスφ80-6刃-R6。
V=100m/min  0.25mm/刃  1.0mm/周ヘリカルで
面から255mmの深さまで入れますが
面から150.05mmのところまでは空間になるので
実際にはチップRの6と加えた156.05~スタートです。
ロングアーバーは首下260mm。この補修は辛い仕事ですが
この経験を重ねていくうちに
「ダイアンビル」の加工が
自分のものになっていくんでしょうね。
何事も経験です。
現在、新作の加工も手掛けていますが
2作目という事で正直言って
完成された加工法を
確立した訳ではありません。
日本に「ダイアンビル」制作の第一人者有り と言わせたいですね。
何年か過ぎてそんな評価が独り歩きしたら
それは至極の幸福の時でしょう。
とにかく頑張るのみ。
