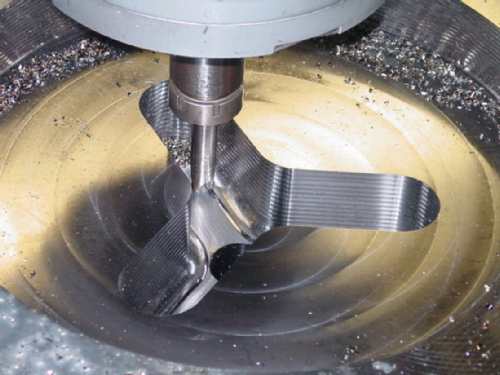

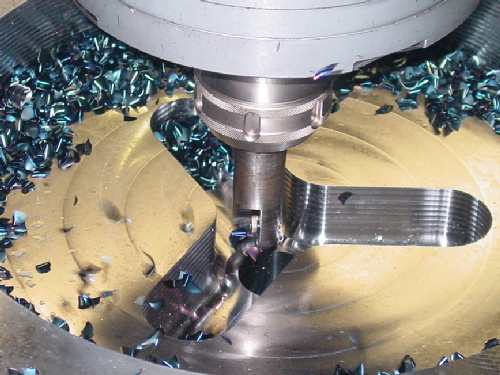

図1 図2
KR30RF-2ボルスター（本体上）
ここで3方KOレバーポケットの荒加工に入りました。
深さ50.05（仕上がり）の底面に深さ60.05（仕上がり）
のKOレバーポケットを加工しますが、
初めに京セラマジックドリルφ40×4Dで侵入穴を加工。
そして荒加工は径0.5残しでガンガン攻めます。
このポケットの底面がR10なのでこのφ32-R8ラジアス
では深さ58まで入れます。
V=140m/min 0.2mm/刃 3.5mm切り込み
底面までの残りは三菱小径ラジアスφ17-3刃-R3で
繋ぎます。
そして丸ポケット口元には この中にセットされる「丸ダイ」
を固定するキー溝加工があります。
ここはついでに同じカッターで深さ0.5残し径0.5残しまで
加工しました。
V=115m/min 0.15mm/刃 0.5mm/切り込み。
