図面
新規客先様の1600トンボルスター(下)。
ワークサイズ=300×1130×1140
素材重量約3.1トン  材質GFA熱処理済み
硬度HRC36~38程度

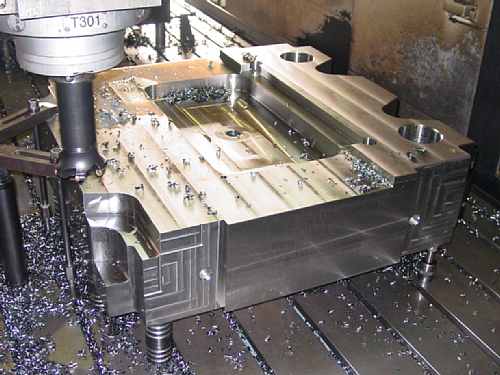

MT工業向け1600トンボルスター(下)
そろそろ本格的な加工になりました。
板厚300mmのワークで200mm深さのクランパー
加工です。
カッターは京セラMRPラジアスΦ125-6刃-R8。
チップはPR730 V=105m/min  0.3mm/刃
2.2mm切り込み。
アーバーは突き出だし270mmになるタイプを
使用しています。
細かい加工はこれからですが、一応ここまでは
ノーミスで順調。
これからが楽しみですな。
PR
この記事にコメントする
お名前
タイトル
文字色
メールアドレス
URL
コメント
パスワード   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
» ボルスター?
ぶしつけな質問なのですがボルスターって何ですか?写真を見るとダイキャスト型のモールドベースみたいですが材質全然違いますね、よろしければご教授下さい♪
金型屋 2008/04/22(Tue)22:43:57 編集
» 型台
金型屋様
ボルスターは型台の事を言いまして、
この上に精密鍛造金型が乗ります。
ですから上と下が有ります。
材質は主に愛知製鋼㈱製のAKT4又は
大同特殊鋼㈱のGFAといったものが主です。
〇Hされている物を使用しますので
硬度はブリネルで3.4~3.0の物が多いです。
以上 簡単ですがこんなところです。
MCヨッチャン 2008/04/23(Wed)06:35:05 編集
» ボルスター?
ご教授有難うございます。
私はダイキャスト型専業メーカー勤務なので他種の金型の事はあまり知らないんですよ、材質もSKD61系の焼入れ材が殆どです♪
金型屋 2008/04/23(Wed)12:27:53 編集
» モールドは多種ですね
そうですか。
他のモールドは私もあまり知りませんが、
それでも過去には幾つかの種類を加工してきました。
精密鋳造アルミの発泡型、凸は鋳造アルミで凹は
電気鋳造ニッケルというRIM射出成型金型、
SKD61焼き入れ鋼の冷間プレス金型、
インジェクションのプラスティック金型、
樹脂型の真空成型金型、
電気鋳造のレザー成型パウダースラッシュカナガタ等。
皆 それぞれ難しい事が有って、そして特徴もそれぞれで。
でも機械加工としてはオールラウンドでやっていけばどのような金型にも対応出来ます。
頑張って下さい。
ではまた。
MCヨッチャン 2008/04/23(Wed)12:51:35 編集
