CAD作成が済みCAMを創りながらスタートしたボルスター(上) 先ずはX端面の形状から。65mm面下げ
図面
ワークサイズ=t255×1025×1030
重量約2100Kg
材質SKT4  硬度HRC36~38
MT工業向け1600トンボルスター(上)加工開始です。
ワークサイズは(下)とあまり変わらない。
6面削は既に完了しており、本日から本格スタートです。
このボルスターの特徴は吊穴が無いという事。
ですから先ずはX端面の外形を加工した後に独断で
吊り穴を加工します。

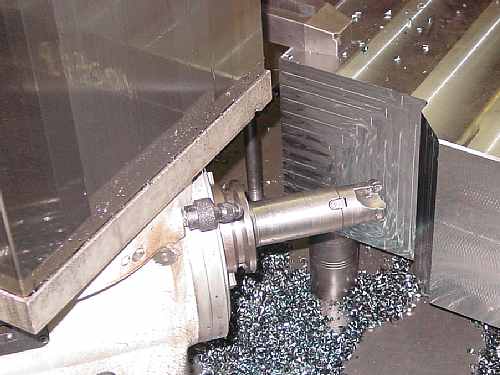

写真は側面から65mm面下げ形状を加工しているところ。
OSGラジアスΦ50-3刃-R6  チップはWXM15。
V=115m/min  0.225mm/刃  3.0mm切り込み。

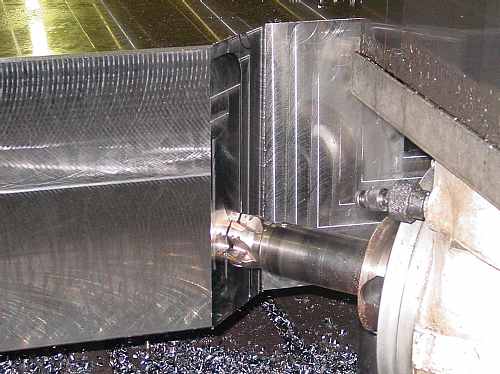

横軸45度の加工 あまり短いカッターは危険が伴う
側面の吊穴を加工する前に挟んだ45度加工。
五面加工機はB軸5度割り出しなのでこんな加工も
簡単にできます。
荒加工はOSGラジアスΦ50-3刃-R6
V=110m/min   0.225mm/刃  3mm切り込み
仕上げは同じく OSGポジミルΦ50
V=110m/min  0.1mm/刃。
この後の吊穴は私が位置やΦ径 深さなどを独断で
決めて加工しました。

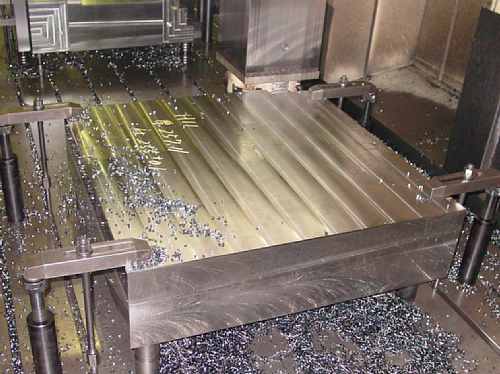

ここから上面加工に入ります。
