図面

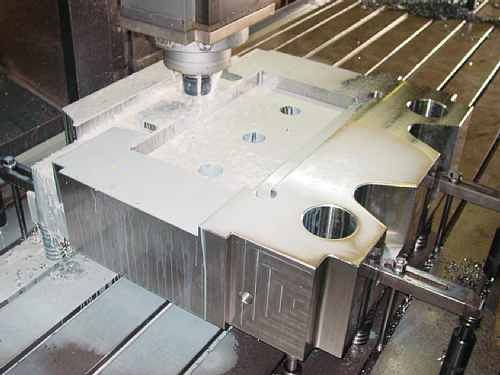

新規客先様の1600トンボルスター(下)。
ワークサイズ=300×1130×1140
素材重量約3.1トン  材質GFA熱処理済み
硬度HRC36~38程度
MT工業向け1600トンボルスター(下)は
Tスロット溝加工に入りました。
この部分は我がMC工場で(今後の生産性を高める為に)
設計をアレンジしても良いという事なので
標準工具で加工可能なように私が形状を変更しました。
カッターは8年前に購入した
OSG-F2043-50×SS32×22を使用
チップはWTL61にしました。
しかしコノカッターは元々鋳物などをターゲットに
開発されたものらしくメーカーに問い合わせてみても
このワークのような中高硬度材には向かないと
言われましたが、当時国内にこのサイズの
スローアウエイTスロットカッターは他に見当たらず
(購入当時いろいろと探しましたが他に見当たらなかった
という事です)
無理を承知で加工しました。*修正*

相方さんに渡した加工条件はV=40m/min  0.045mm/刃。
溝先端のR部は送りオーバーライドを20~30%に下げて
チップクラッシュを防止しました。
といっても加工中「キャン キャンキャン」というサウンド
が永遠と鳴っていましたが我慢の加工に徹してくれました。

裏面取りをこのようなスローアウエイで行うのは初めて 使いこなすのに少々苦労しましたが
最終はTスロット溝の上げ裏面取り加工。
今回この為に新たに購入したのは
OSG-F2032-SS44という面取りカッター。
チップはP28415-0  WTL71。
ポテンシャルは全く解らないけど(超硬だろう!)って
感じでV=40min  0.2/刃送りで加工突入。
ここで困惑した事は工具長と切り込み深さの管理、
そして径補正の管理であります。
チップの角をワーク側に寄せて、その分だけ深く
突っ込まなくては面取りが出来ないのが
この手のカッターの特徴です。
結局、チップ先端(カッター先端)からチップの最外径
に位置する部分までの距離に1.5mmを加算した数値8.5mm
を突っ込み分とし、工具径は-2.525mmに設定した時に
1Cとなる事が解ったのでこれを工具データーとしました。

さてさて これにて表面完了です。
PR
この記事にコメントする
お名前
タイトル
文字色
メールアドレス
URL
コメント
パスワード   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
» Φ50スローアウェイTスロットカッター
いつも楽しく拝見しています。通りすがりと申します。

>国内にこのサイズのスローアウエイTスロットカッターは他に無く

↑この記述は私の記憶とは違っていたので、念のためΦ50のスローアウェイ
Tスロットカッターが本当に他メーカーには無いのか確認してみました。
調査の結果は以下の通りです。

京セラ METS型
ttp://www.kyocera.co.jp/prdct/tool/ceratip/mill/mill06.html
ttp://mcnc.hp.infoseek.co.jp/cgi-bin/img-box/img20080509190330.jpg
METS 50-S32-H 刃径Φ50 刃幅22 首径Φ26.5 首下長さ60 刃数4枚

イゲタロイ TSE型
ttp://www.sumitool.com/servlet/jp.co.sei.RakCat10.iicte300?np=40&docid=140867
ttp://mcnc.hp.infoseek.co.jp/cgi-bin/img-box/img20080509190501.jpg
TSE 5032 刃径Φ50 刃幅22 首径Φ26.5 首下長さ60 刃数4枚

ダイジェット工業 TSC2/TSC4形
ttp://mcnc.hp.infoseek.co.jp/cgi-bin/img-box/img20080509190545.jpg
TSC4-5022S32 刃径Φ50 刃幅22 首径Φ25 首下長さ64 刃数4枚
通りすがり 2008/05/09(Fri)19:13:05 編集
» 感謝です
通りすがり 様
わざわざお時間を割いて頂き有難うございます。
このTスロを選んだのは今から8年ほど前になりますが、私の調べが不十分だったようですね。
当時の選定基準としては
:全長が出来る限り長い事
:首下が70mm以上有る事
:首径がΦ25以下である事
:シャンクがΦ32である事
付随要素として:その時点で最も早く 安く
入荷できるもの
という事でした。
その上で決定したのがOSGだったという事です。
但し それでも首下が足らず、シャンクを削って
使っています。
記事の書き方が字足らずでしたら申し訳ありません。
また当時、貴方がコメント下さったものは全て確認しました。
ダイジェットのものは知らなかったです。
勉強になりました 有難うございます
MCヨッチャン 2008/05/09(Fri)20:28:59 編集
