MCヨッチャンです。
今日も晴天に恵まれてDIY続行です。

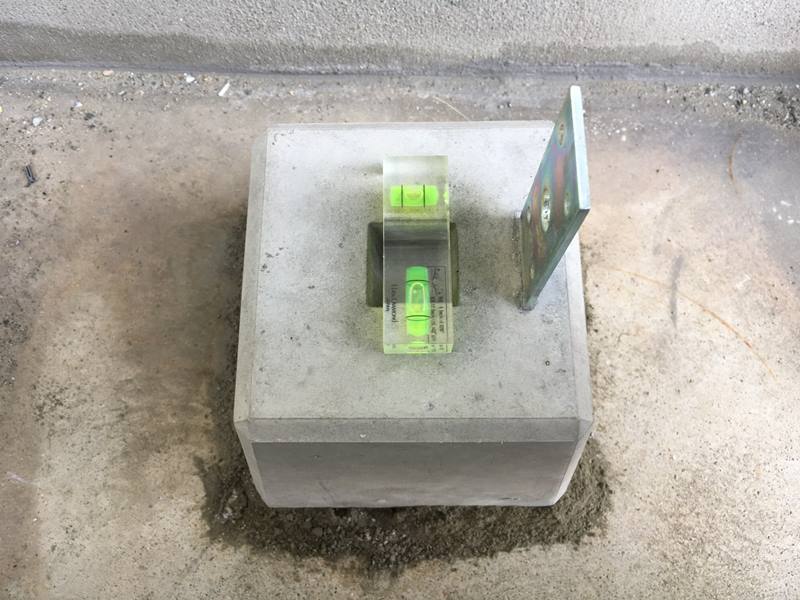

先回設置した沓石の水平を確認して
ズレていたりしていないようなので
安心しました。

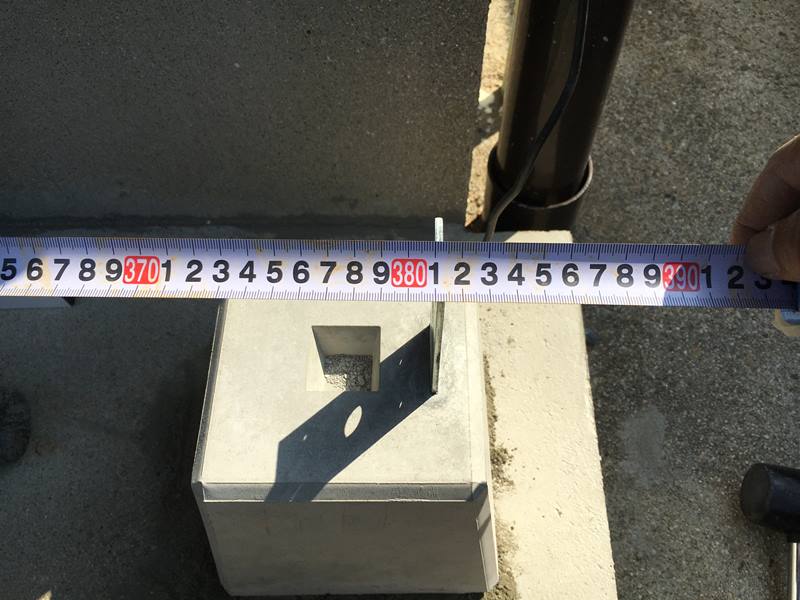

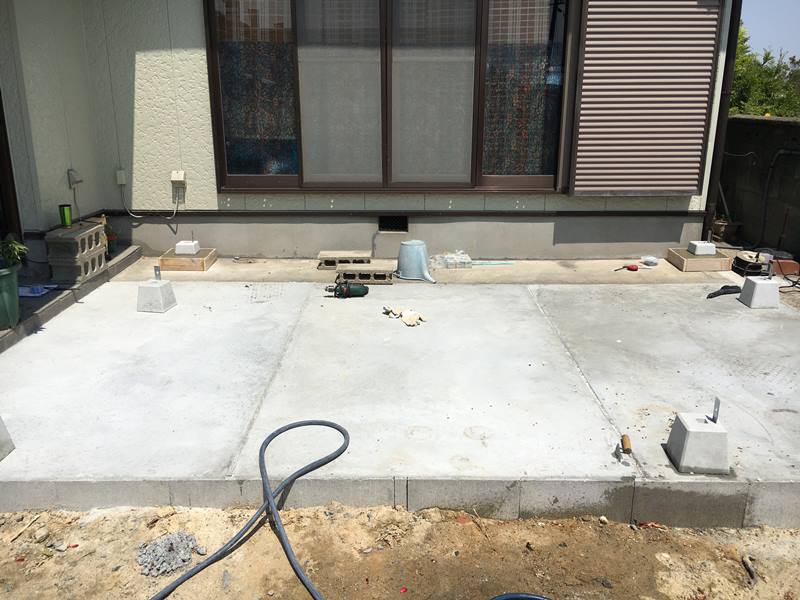

居間の掃出し窓側、すなわち基準側に
2個設置した沓石のピッチも
3810ミリジャストでした。
(これが狂っていると全てオジャン)

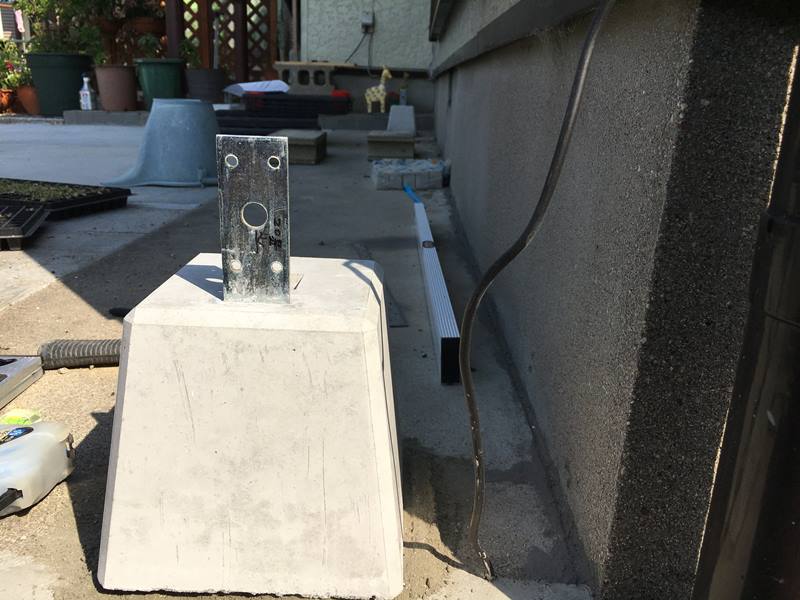

その基準となる2個と居間の基礎とは
このような距離感です。
まあ、これは雨戸の戸袋が出っ張っている
のでこの位置になったという理由です。

そして今回の施工はこの2個の沓石が
まだモルタルで固定されているだけです。
で、このままではウッドデッキに屋根を
設ける場合、風圧で屋根を下から持ち上げようと
する力が掛かるとデッキの基礎から持って行こう
とする力となりこれが力学計算すると
チョット恐ろしい数値になります。
また、フェンスなども風の力をまともに受けますので
デッキそのものの歪対策や様々な応力を
考えると先ずは7本の柱を支える沓石の強固な固定が
肝心かなと思います。
なので土間コンにコンクリートビスを
打ち込み沓石をこのような木枠で囲んで
ここにモルタルを流し込めば打ち込んだビスが
アンカー代わりとなって風の引っ張り応力に
対抗出来るだろうという考えました。

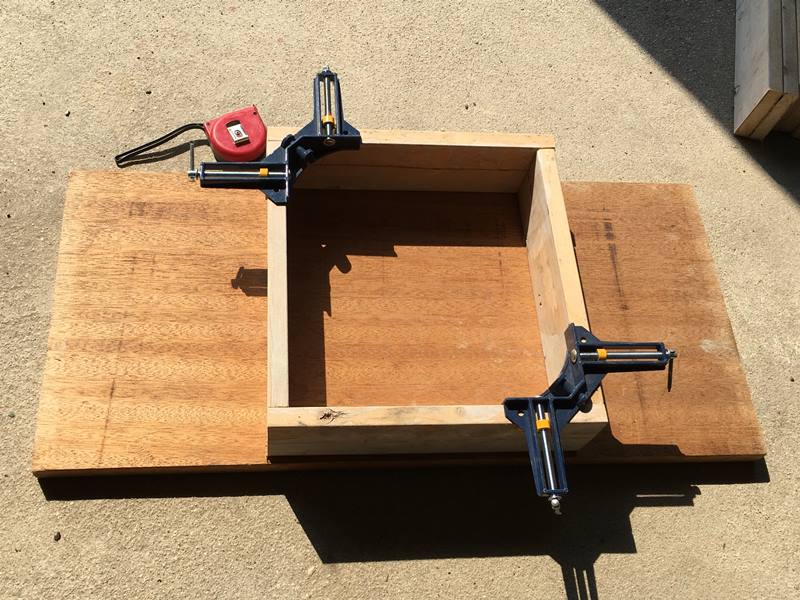

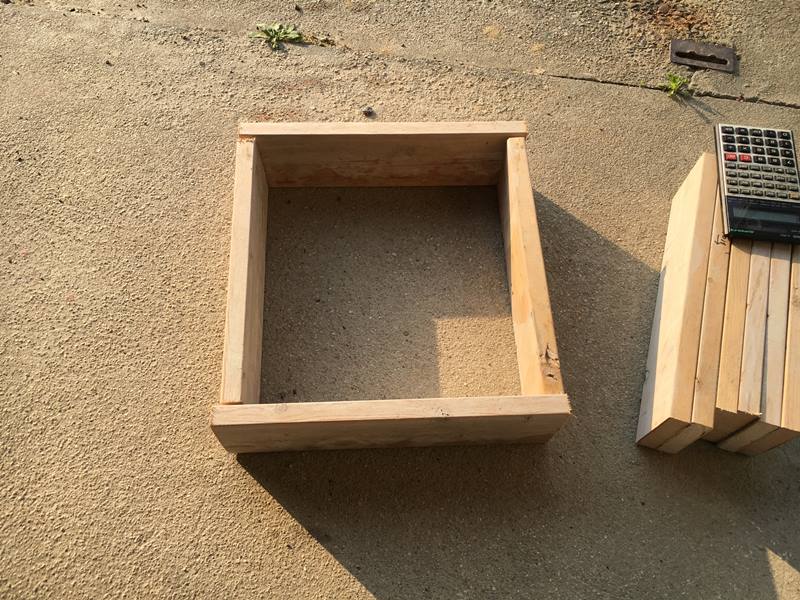

こうして2×4材で300ミリ×320ミリの枠を
作りました。

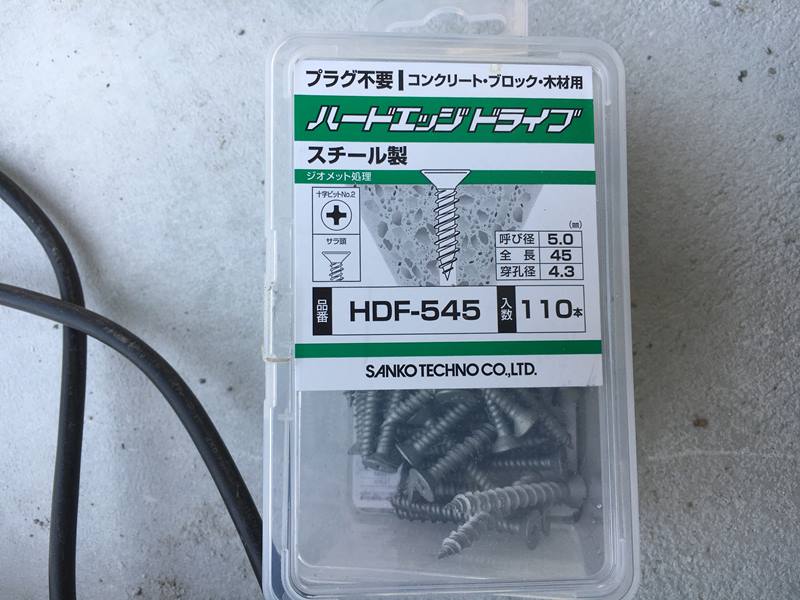

使用したのはこのノンプラビス。
これは樹脂のプラグを必要としないコンクリートビス。

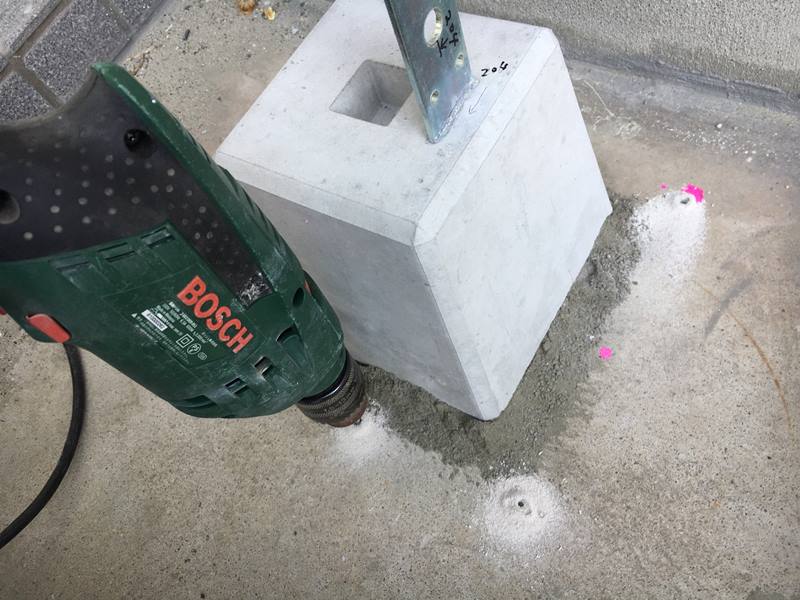

このビスの下穴はφ4.3。
沓石の周りに計8個のビスを打ち込みます。

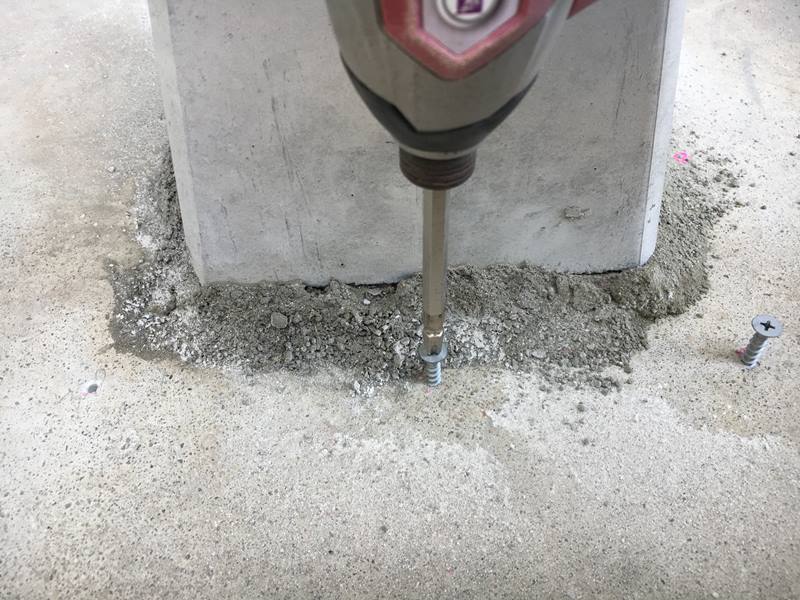

ビスの半分くらいまで捻じ込みました。

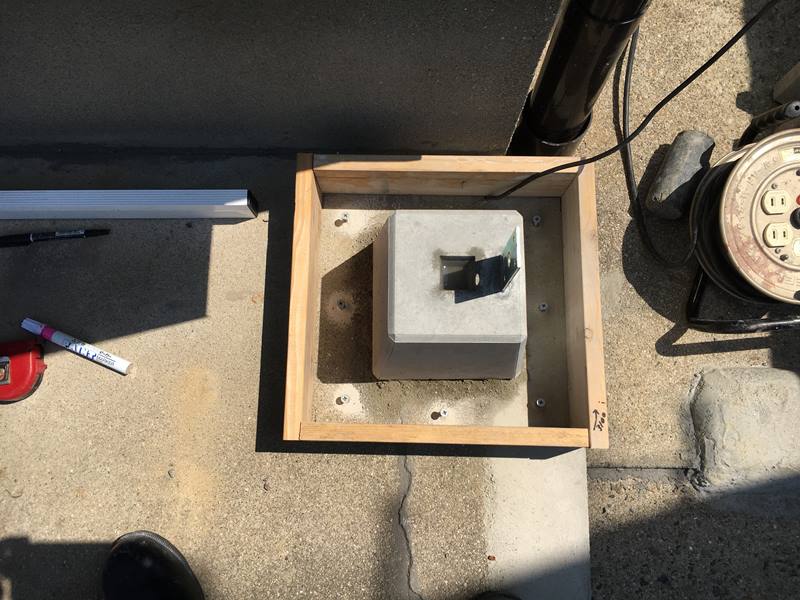

そして型枠を設置して。

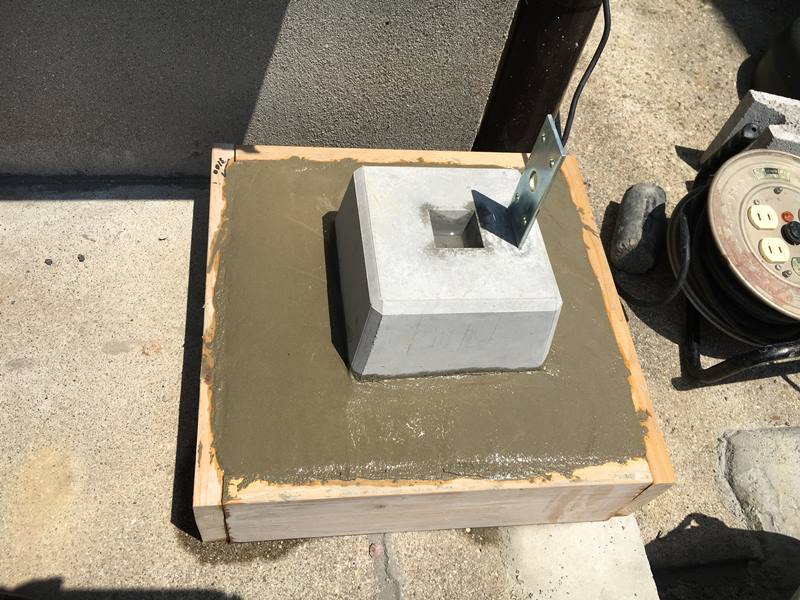

モルタルを流し込んで完了。

これで基準側の沓石2個の設置完了です。
次は残りの5個に取り掛かります。
