ウッドデッキDIY。

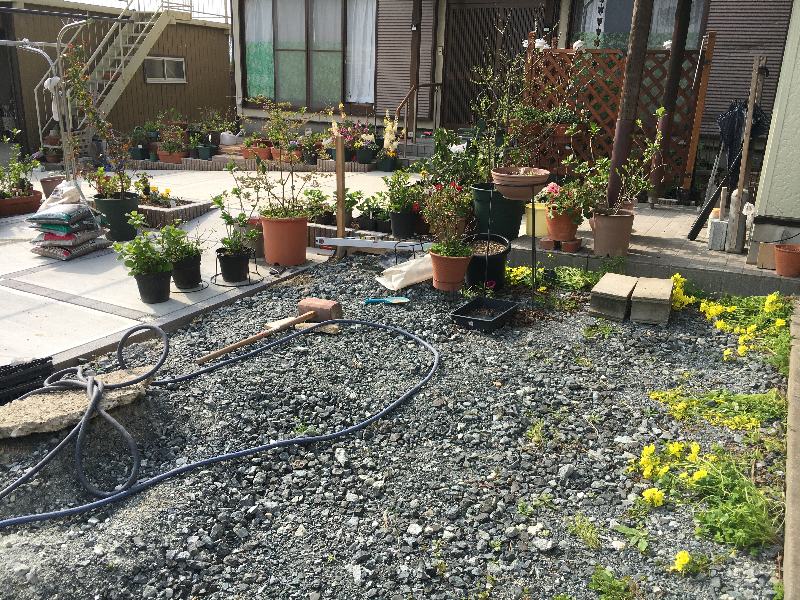

本日はウッドデッキ下に施工する土間コンの遣り方を
掛けました。

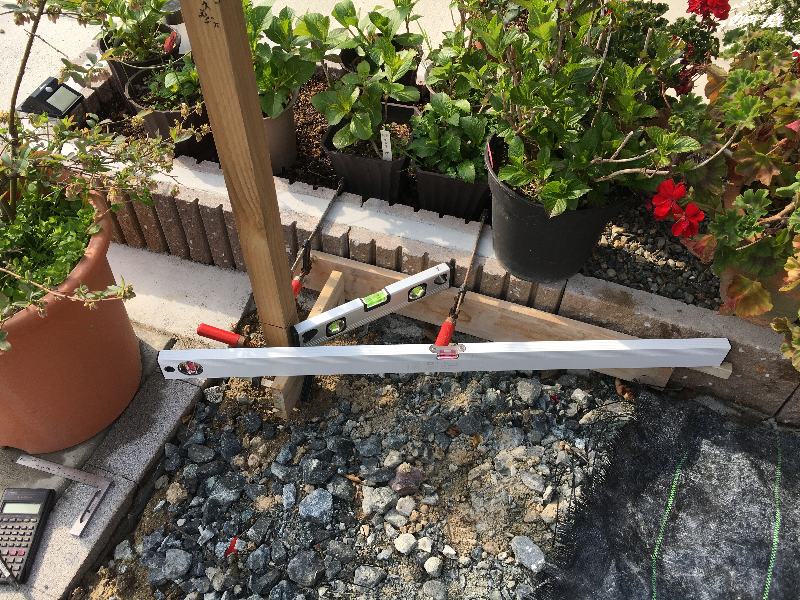

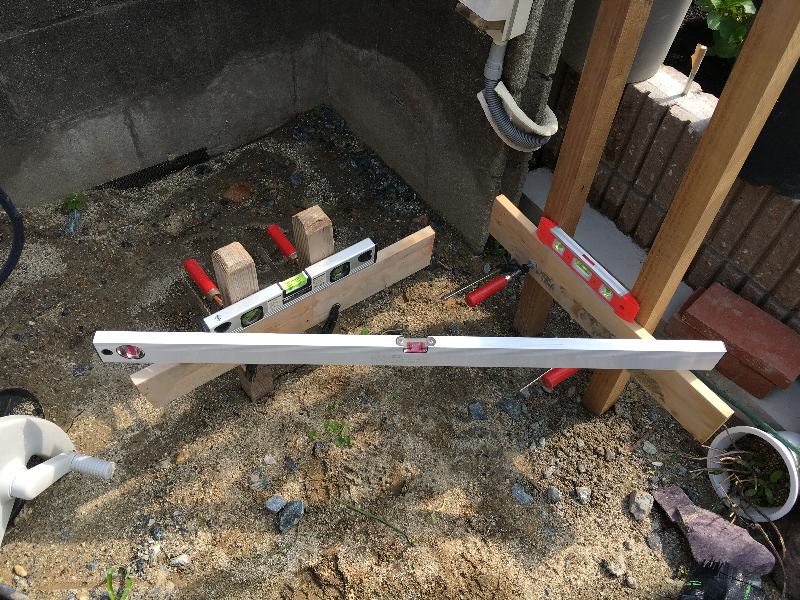

先日マーキングした犬走りの高さから2%下がり勾配で算出した
高さに貫き板を貼りました。

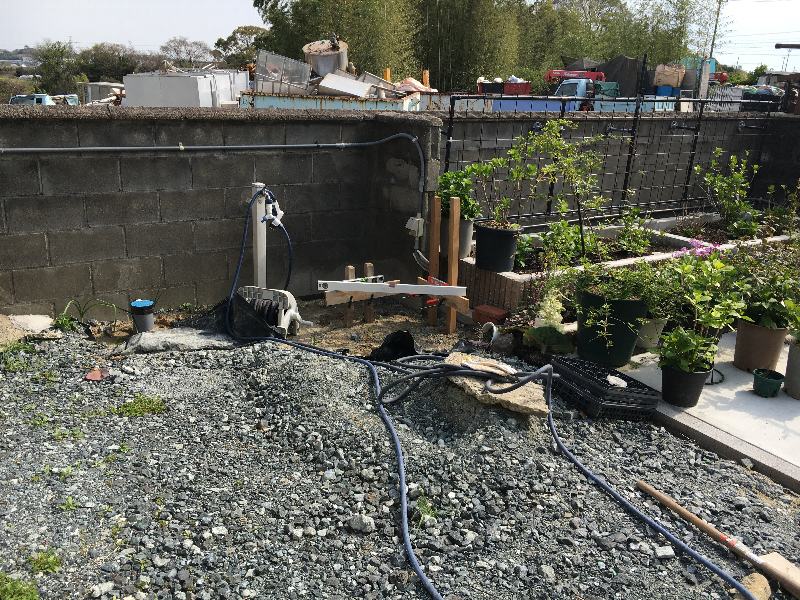

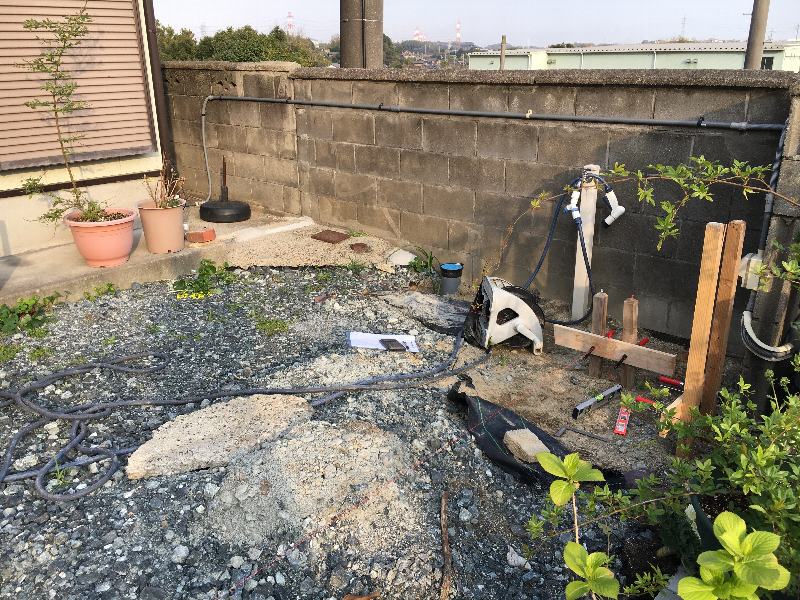

こちらは掃き出し窓に向いて右側です。

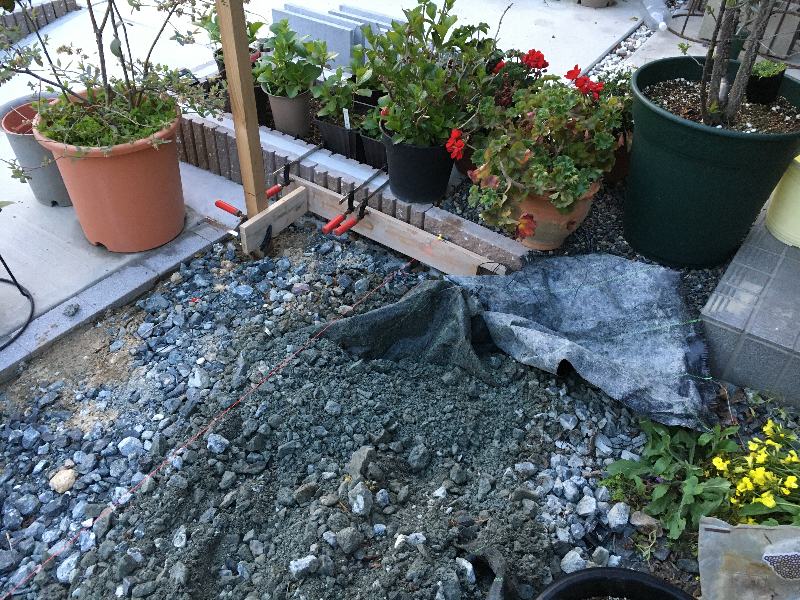

そしてこちらは左側です。
掃き出し窓から貫き板までの距離が左右で異なりますので
それぞれを角度計算して設置しました。



で、今回の土間コンのサイズはウッドデッキの幅4000ミリより
若干広い4300ミリ、
そして奥行はこれもウッドデッキの出幅より100ミリ大きい
3100ミリとしました。
そして土間コンの型枠は100の横用ブロックで作り、
横用ブロックの頭を半分欠け落としてその中にコンクリ―とを
打つ事で一体化させようと思います。

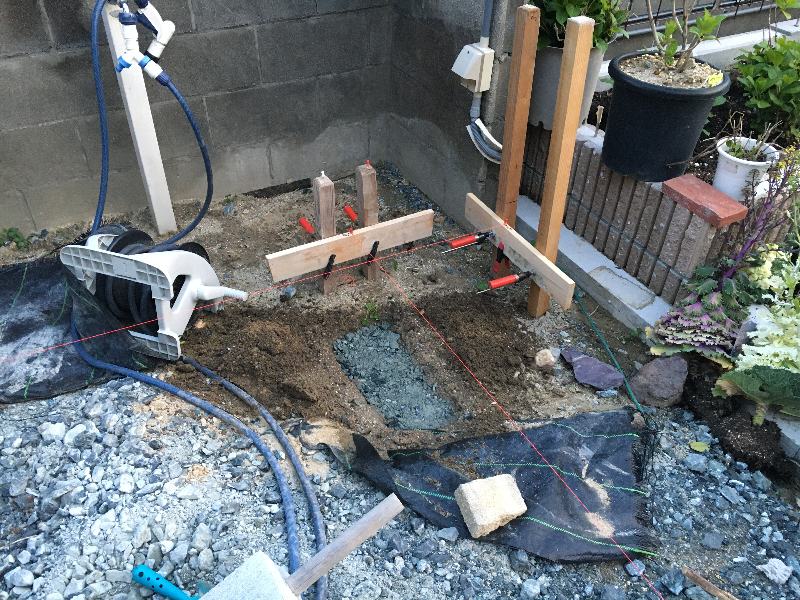

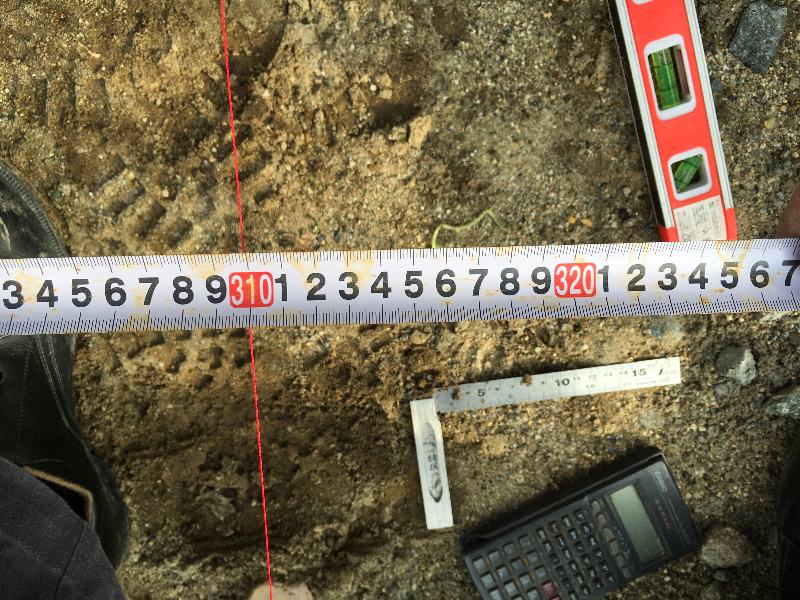

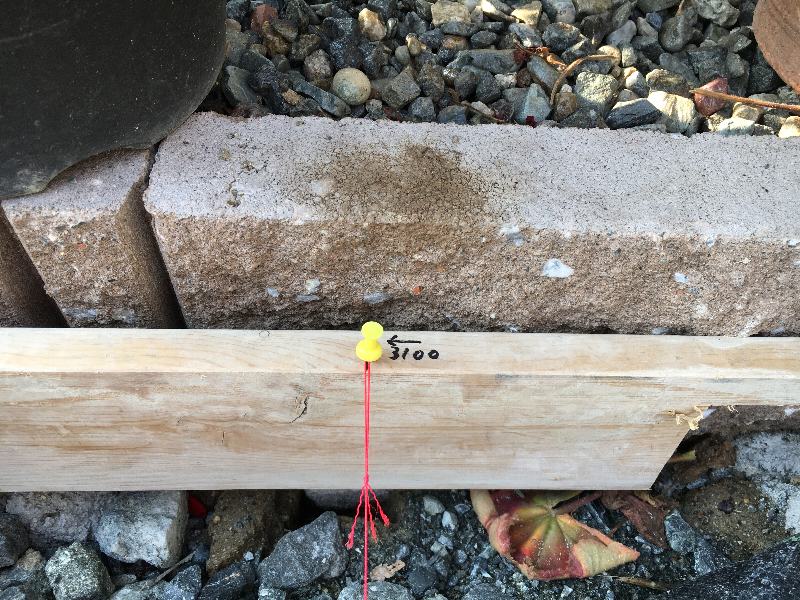

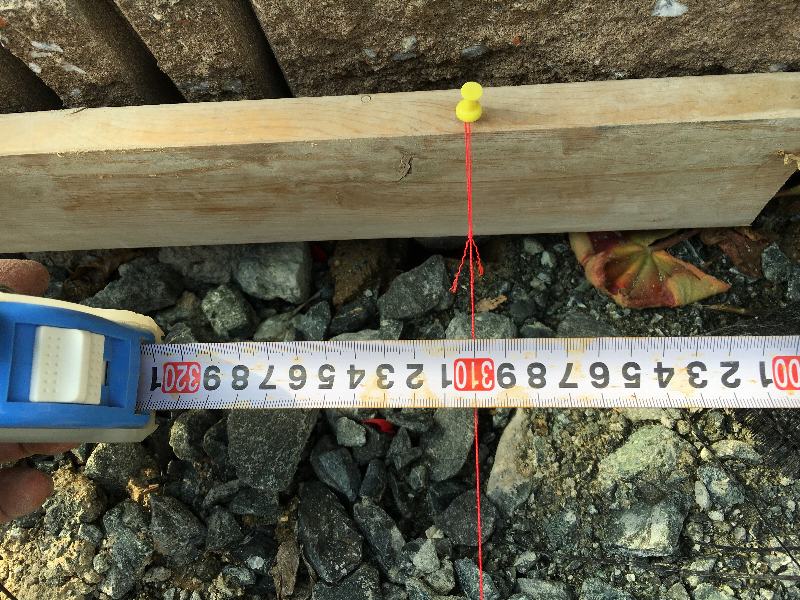

上写真はその3100ミリのラインに水糸を張っているところです。



3100ミリの水糸が張れたら次は直角出しです。

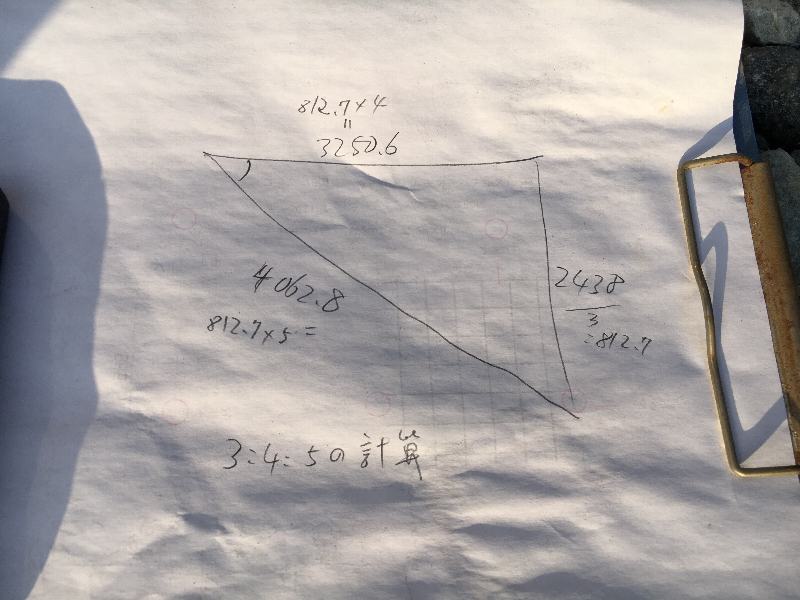

写真を見て分かる方は分かると思いますがこんな計算をして
直角を出して、そして対角線を見て、、、という作業です。
3:4:5の3辺による閉じた形状の内角は1直角と53.13度、
そして36.87度の3角形になりますが角度を無視して直角を
出す方法を考えた人って賢いねぇ。
実際に一つだけの三角形では本当に直角なのかどうかは
分かり難いのですがこれを多数並べた時に証明されるんですね。



さて。
なんとか水糸を張り終えて一服。
あぁ、とうとうウッドデッキをここに作るんだなぁ。。。
まぁ、経験者の方やプロの方からしてみれば何の事は無いの
でしょうけれど初めて製作するウッドデッキでしかも
屋根付きで、大きさが3000×4000ですからね。
自分としては分かっていた事とは言え、ものすごいプレッシャー
です。
他のDIYの先輩達もこのプレッシャーを乗り越えてきたんでしょうね。



そして夕方からは後日から始める土間コン枠のブロック並べの
準備をしました。
水糸からの下がり寸法は砕石80ミリ+コンクリート50ミリ
+ブロック高さ190ミリの計320ミリです。
土を取り、叩いて砕石を敷いてそして叩く。

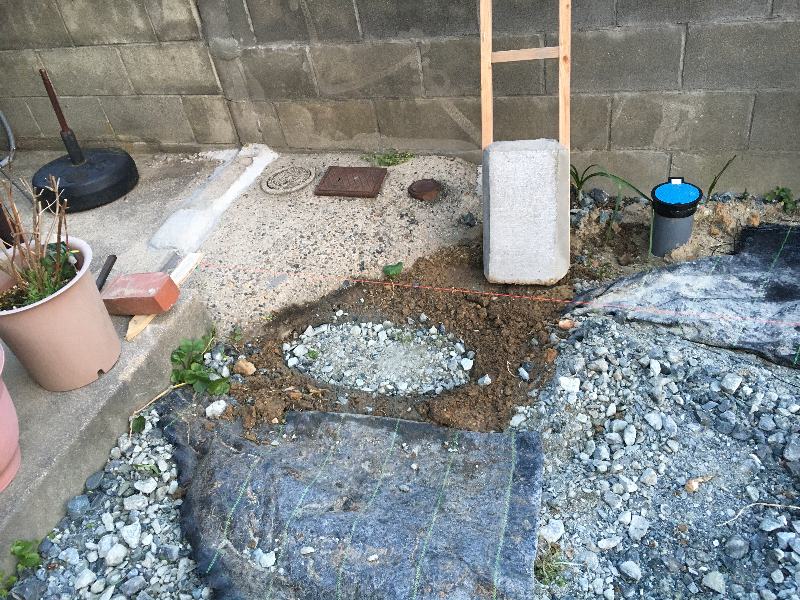

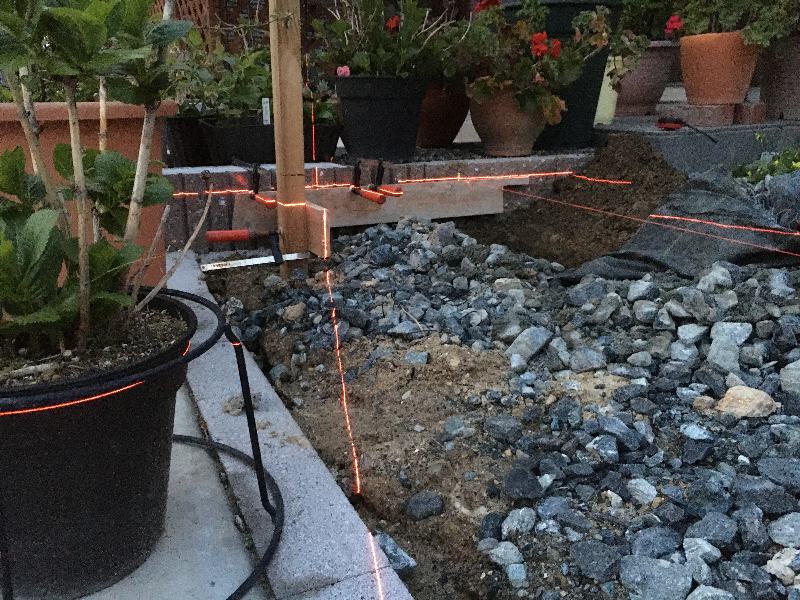

こちらはブロックを並べる起点とする1個目の位置です。

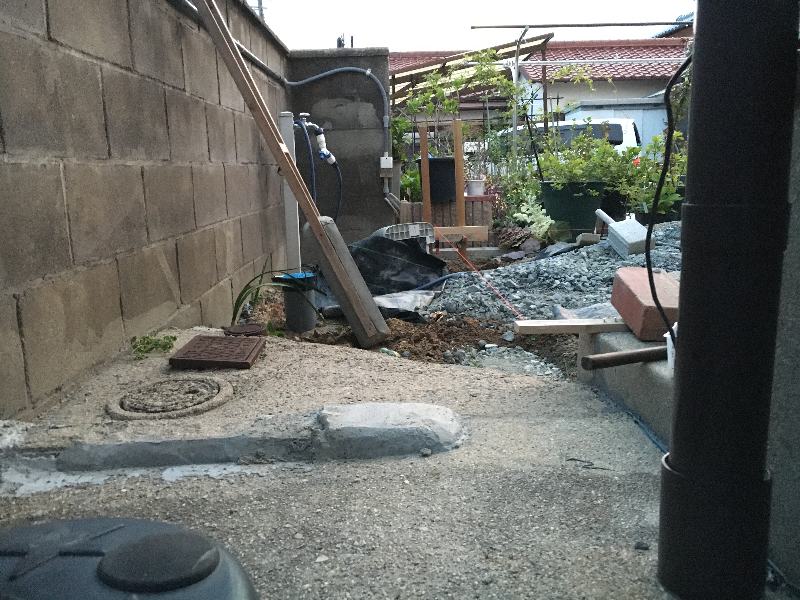

犬走り付近は杭を打てないのでこうして犬走りに板を打ち付け
そこから糸を張りました。

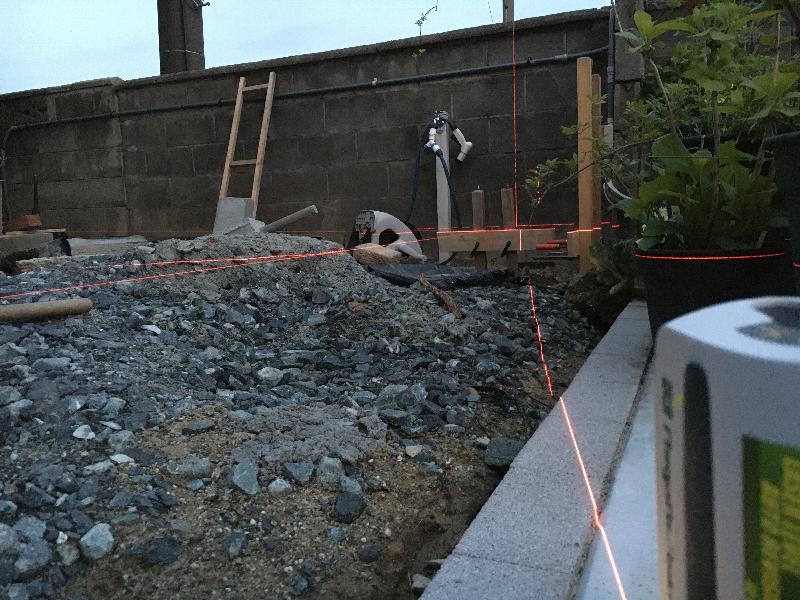

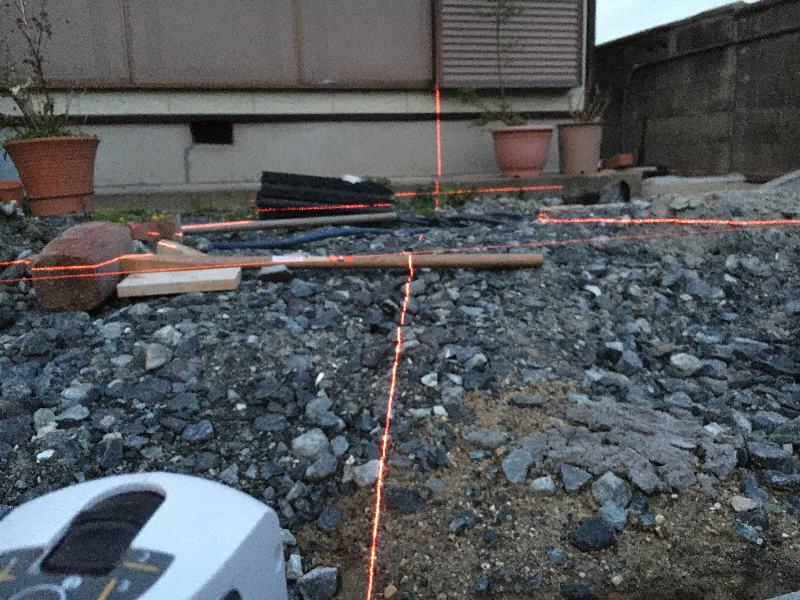

夕方になり私の目も怪しくなってきたのでここら辺で切り上げて
レーザーで高さの確認をしました。



まぁ、何とかこれで良いかな。。。

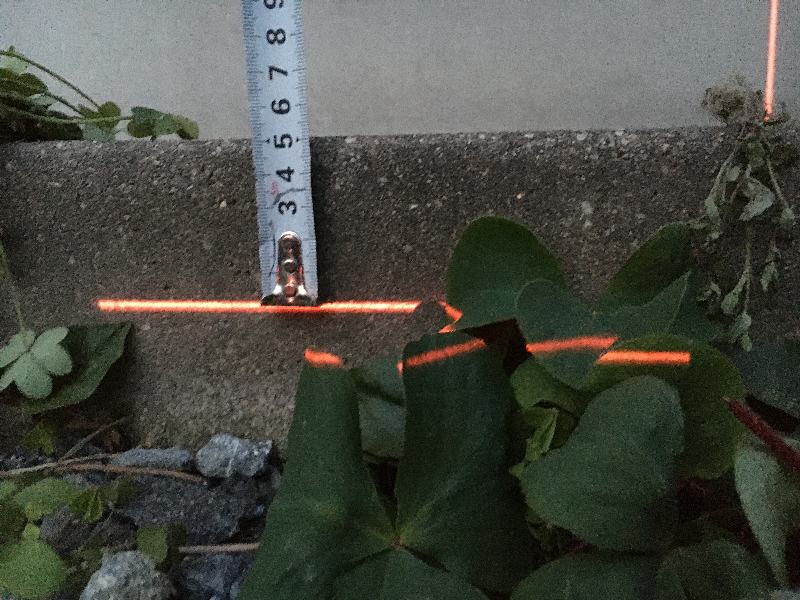

 で、ブロックの上面とする
 水糸と犬走りの高低差を
 確認しました。

 んっ?
 少し下がりすぎか?
 そうです犬走りの出幅の分、
650ミリを計算から外して
いました。ここで気付いて良かったぁ。
これはその場で直しました。

次回はブロックを並べます。
