 久し振りのコンセントDIYです。
 今週の土日は晴れた日が一日しか
 無かったので庭のDIYが出来ず
 予てより気になっていたこの
 プラグで連結されている
 フル設置防水コンセントの
 DIYをしてみました。

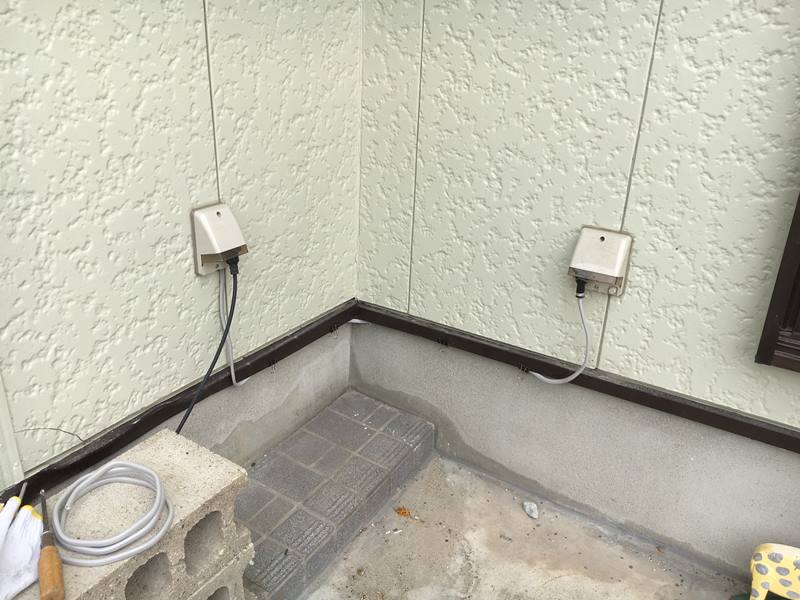

現状は右側のコンセントが室内の壁から
直接取っているコンセントで、左側は右の
コンセントからプラグで引っ張っています。
今回、これを直接電源ケーブルで連結させようという事です。
その方が差込口が一つ余分に取れるので将来ウッドデッキに
電源が必要になった時に便利かなと思います。

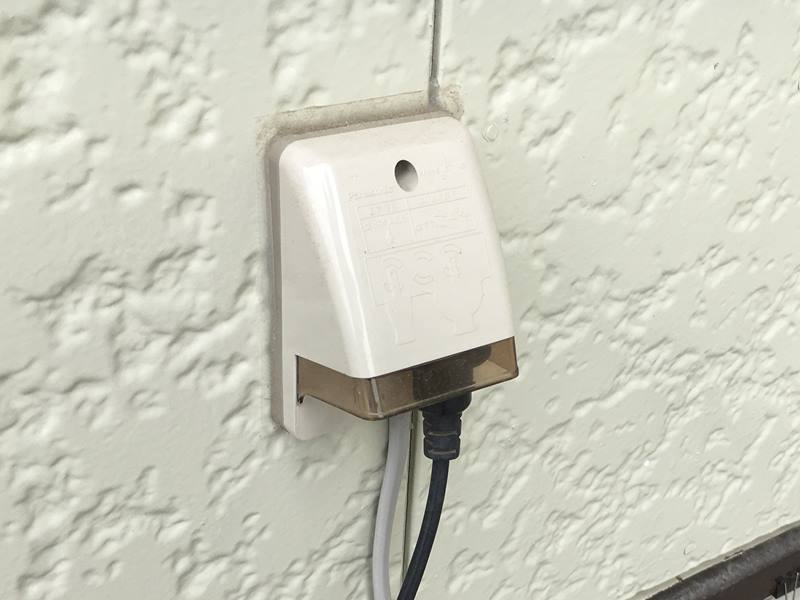

似たような写真で分かり難いですが、左のコンセントには玄関の
防犯灯の電源プラグが差してありVVFケーブルが右側のコンセントに
差してあるプラグから来ています。
そして右側のコンセントには左側のコンセントへ電気を送る
プラグのみ差してあります。

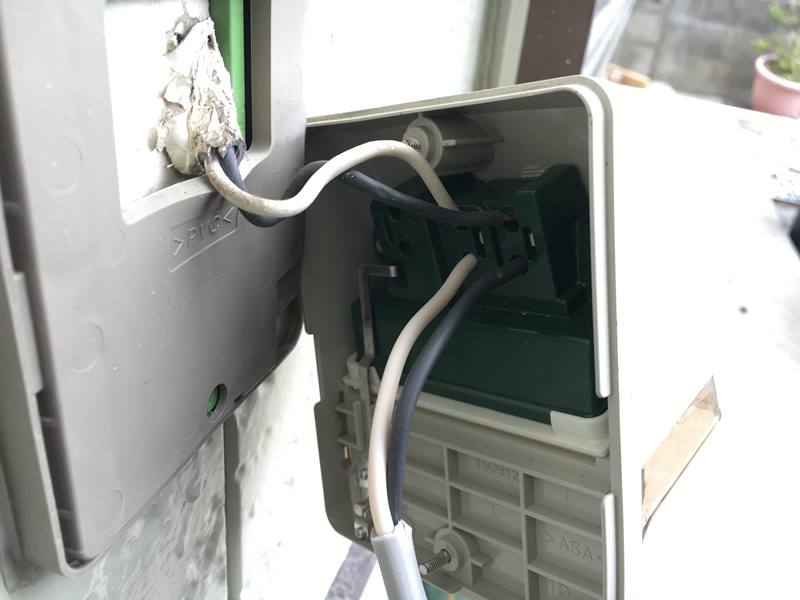

右側のコンセントを外して裏を見ると壁を貫通してケーブルが
送られています。

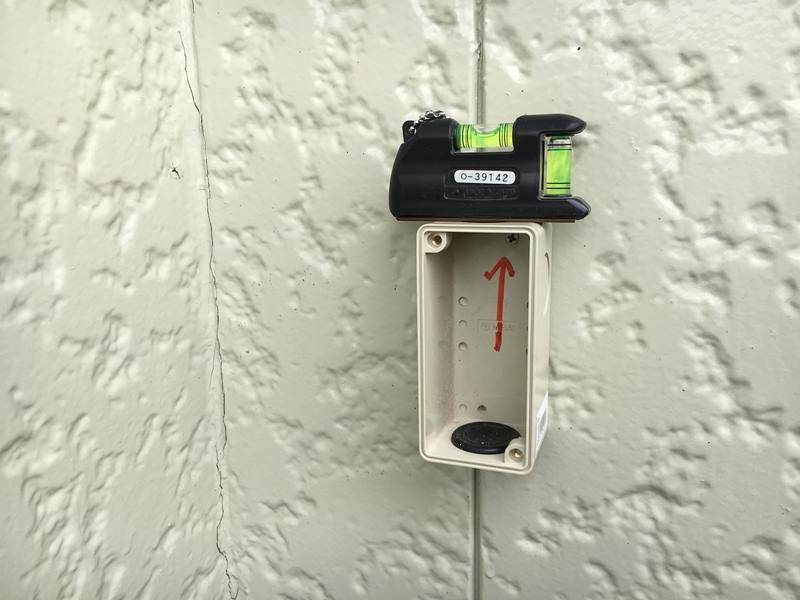

写真右はこの左右のコンセントを繋ぐためのボックスを
壁に設置しているところです。

 ケーブルの被覆をカッター
 ナイフで。

 私は電気屋ではないので
 専用工具など持っていませんが
 こういう作業ならカッター
 一本で全部できますね。
余分な所まで切ってしまわないように
刃を必要以上出さない事が肝心かな。
このカッターも年季が入っています。
多分10年は使っています。



防水プラグをバラシて。

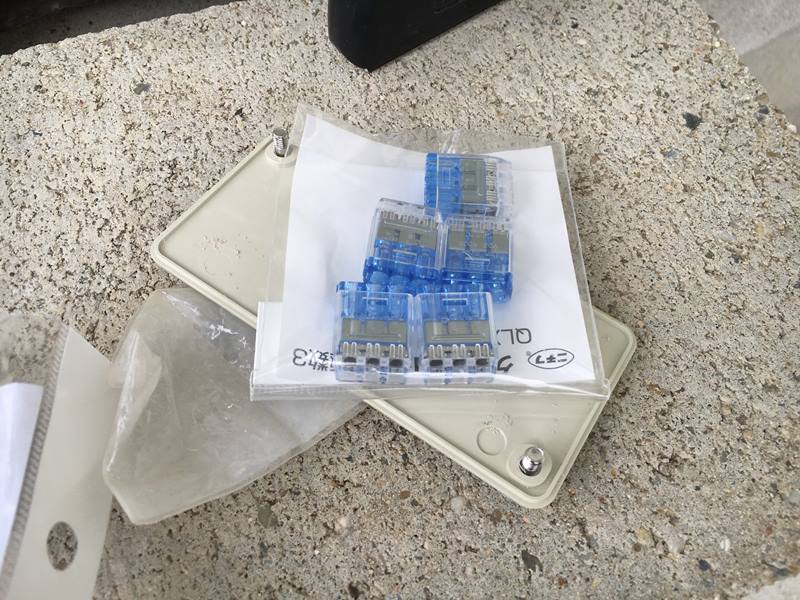

そして3口の差込アダプターを用意しました。

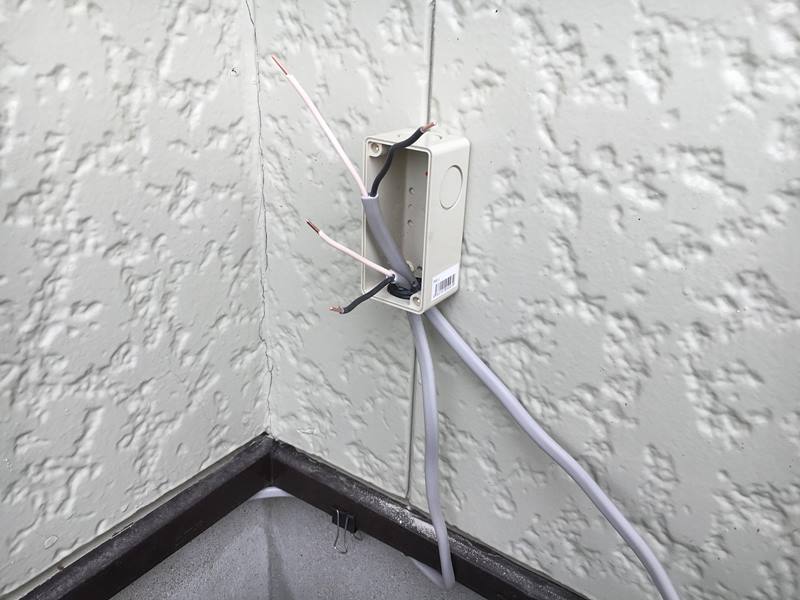

で、左右のコンセントから来ているVVFケーブルをボックス内に
入れて差込アダプターで連結しました。
本来、左右の2本のケーブルを連結するだけなら2口の差込アダプター
で良いのですが3口にしておけば将来ウッドデッキに照明やら
他の電気を引くのにこのボックス内で差し込むだけで出来るので
ここは3口を使いました。



そして右側のコンセントの裏にこうしてケーブルをしっかり
差し込んで完了です。
これで左右のコンセントが自由に使えます。

作業時間30分のDIYでしたがずーっと気になっていた事なので
今回処理出来て気分的にスッキリしました。
以上。
