ここ数日間の追い込みで
少し完成形に近づいてきた

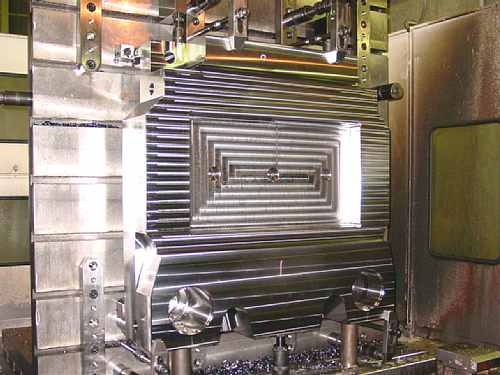

1600トン(上)ボルスター。
ここからは難所のタップです。
図面
ワークサイズ
=t255×1025×1030
重量約2100Kg
材質SKT4 硬度HRC36~38
ワークがやや粘硬いという感触を掴んでタップに突入です。
下穴のマジックドリルはチップがPR660でもPR830でも
どちらも共通してV=100m/minに設定しました。
また、ダイセット部ポケットには壁際にタップ加工する事も
少なくないのですが、こういう場合は面取りが出来ません。
したがって壁際の個所はドリルで面取りを行います。
ドリルはV=7.5m/minで加工します。
タップはOSG-CPM-HTタップ。
食付き2山タイプを使用しますが、
粉末ハイスでもギリギリ加工できる
感じです。
20個所程度加工したら刃先は
真っ白になっておりそれ以上は
引っ張れません。
このような時はペーストが
向いているんだと思いますが、ペーストは後処理が大変なので
ここは無理してでもクーラントで凌ぎました。
さぁ どんどん行こ~う。
