表面加工本体表面の加工は
イケールに貼って。
何ヶ月振りでしょうか
このスタイルは。
上面図  正面図   側面図
小さいけど全部で4ピースの
加工になりますし、
こちらは(上)ですが
ボルスターなので当然(下)も有ります。
しかもボーリングΦ80で310mm通しという離れ業も
やらなくてはいけませんのでこれは意外に骨が折れるかも
です。
気分スッキリと朝一番で行った OSGラジアス
のアーバーシャンクの皮剥き。
長年使っている間にワークと
の間に挟んでコビリ付いた
切り屑やキズを取るために
テーブルに旋盤のバイトを
固定して一皮めくりました。
V=90m/min  0.15mm/revにて。

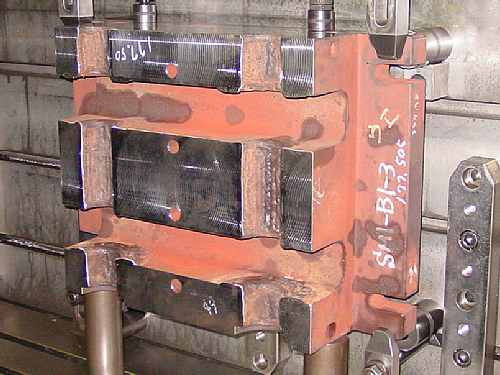

盛金部を荒加工。 あわせ部のダボ穴
さて加工ですが、とにかくこの盛金部の余肉を除去する事から
開始です。

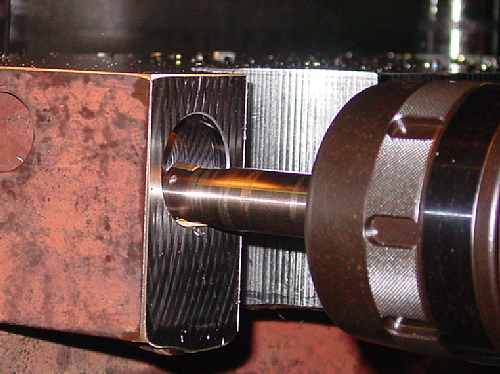

そしてこの本体の上に乗るパーツとの位置決め用の
ダボ穴加工です。
公差は+0.125なのでここは京セラMECΦ20でヘリカル仕上げ。
V=120m/min  0.08mm/刃  2mm/周。
この後、Φ80ボーリング仕上げ部の中仕上げをXZ平面での
円弧加工とその他の部分の仕上げ7.5時間オートを仕掛けて
本日終了。
