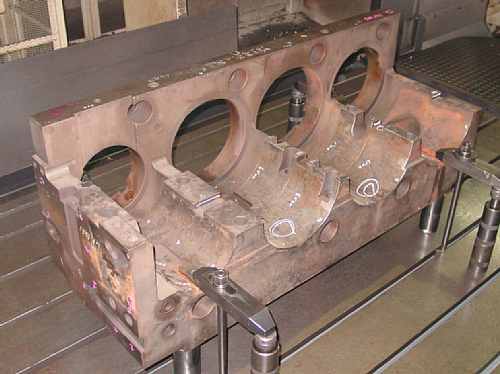

前回の「日産向け」とは若干形状が異なるダイアンビルAMP70 前回の「日産向け」と基本的な構造は同じ
やって参りました 「AT製鋼AMP70ダイアンビル」
今回は新作ではなく
2mm減肉→3mm盛金→仕上げ→無電解メッキ→正寸仕上げ
という修正加工です。 しかし何回見てもスゴイですね。
これはスイス「ハテバー社」のオリジナルを購入した
物らしいですが、作れる所が無かったのでしょうねぇ。
長さ寸法は1330mm±0.1 仮仕上げ先ずワーク長さ決めで
側面をサラっと1330mm±0.1
に仮仕上げです。
ちなみに今回の加工の前に
このダイアンビルの測定を
横中でやりました。
その時の測定値は
経年変化と鍛造による歪み
を含んでいるにも関わらず、直角度といい、平行度といい
かなりのハイレベルな加工がしてありました。
スイスのフライスマンの実力は相当な物であります。
現在の私ではその測定値に入れる事はもしかしたら
不可能かもしれない そう思いました。
スイス 天晴れです。

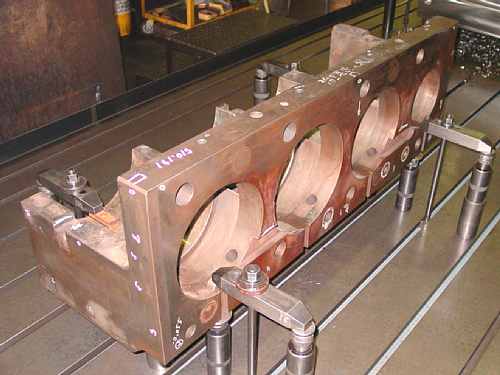

激しい鍛造によりキー溝部分はかなり磨耗している。 この背面のキー溝が最も重要な基準になる下面からの公差は±0.01mm
そして磨耗によって許容交差を外れているキー溝も
修正個所に含まれますので、ここを2mm広げます。
さらに背面(写真右)にあるキー溝も同様。
この背面のキー溝は下面から224±0.01という厳しい交差。
但しここはキー溝の上げ裏のみを2mm広げます。
修正する半丸部は真中の2箇所(第二工程と第3工程)それからダイセット部の
第2、第3工程部半丸の
2mm追い込みです。
この部分は後にステンレスを
無電解メッキするということで、
この後、盛金して一次仕上げ、
そしてメッキし、最後に
ボーリング仕上げという事です。
基本的には全て五面加工機で行う予定ですがそれは
その時その場で考えましょう。
ダイセット部 半丸部上げ裏も2mm追い込み 取っておきのサンドビック サイドカッター
最後はダイセット部で一回り大きな半丸部の上げ裏加工です。
ここはサンドビックで購入したサイドカッターΦ125で一発加工。
この面も2mmの追い込みですが、径は触らないという事なので
深さのみの追い込みになりました。
V=150m/min  0.06/刃。
さぁ 行ってらっしゃい。
