土留めDIY、奥隅角のベースコン延長工事の続きです。

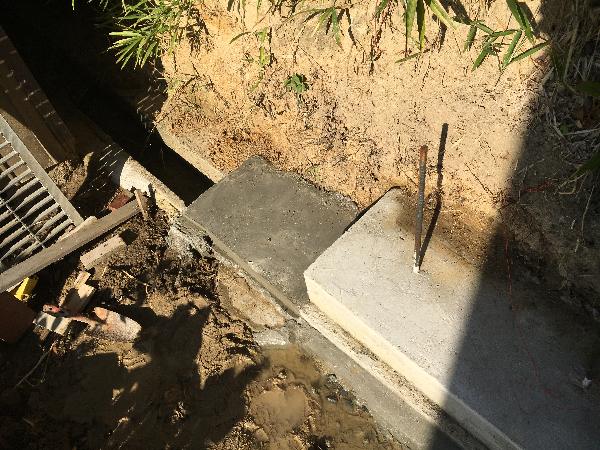

先回施工した捨てコンの枠を外して、さぁここからが厄介な
排水パイプとの再戦です。

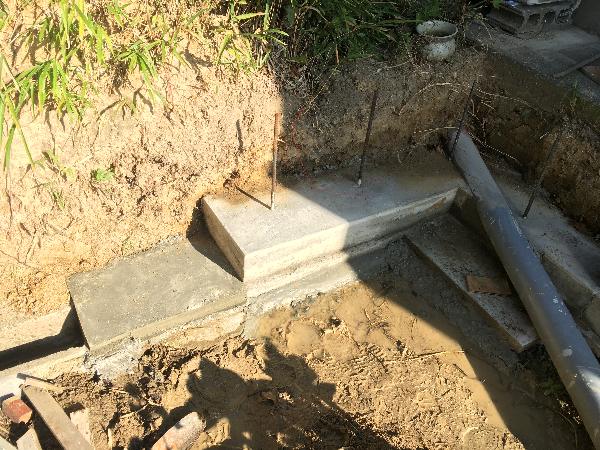

今回はこのL字型ベースコンの延長工事をします。

で、元々ベースコンは上写真で見る下方(レンガデッキ寄り)から
途中にブロック階段を挟み、そこからこの排水パイプまでの
直線部分をブロック2段積みとし、今回施工する横方向(土手寄り)
は区別して土留め施工を行う予定でしたが、いざ工事を始めて
みると私のスキルレベルやコンクリート階段の有用性、
さらに土留めとしての全体強度などの問題が浮き彫りとなり
結果的にコンクリート階段は取り止めとし、そして土留めをL字
型の一体構造とする事になりました。
コンクリートは打ち継ぎになりますが高さも600ミリ程度だし
補強は全てD16鉄筋としているのでダイジョウブでしょう。。
ブロックもCB-150を使い、充填はコンクリートにしているので
有る程度頑丈な筈です。

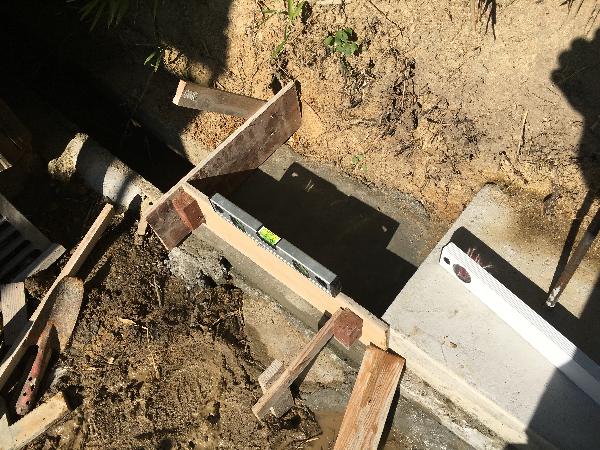

このようにして捨てコンの上にベースコンの型枠を組みました。

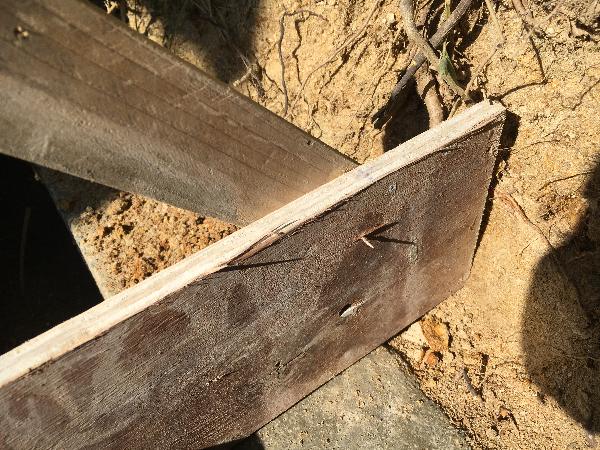

堰き止めは土手に板を打ち込んでこんな感じで納めました。
ビスが板を貫通していますがこれ位ならコンクリートが硬化
しても簡単に取れます。

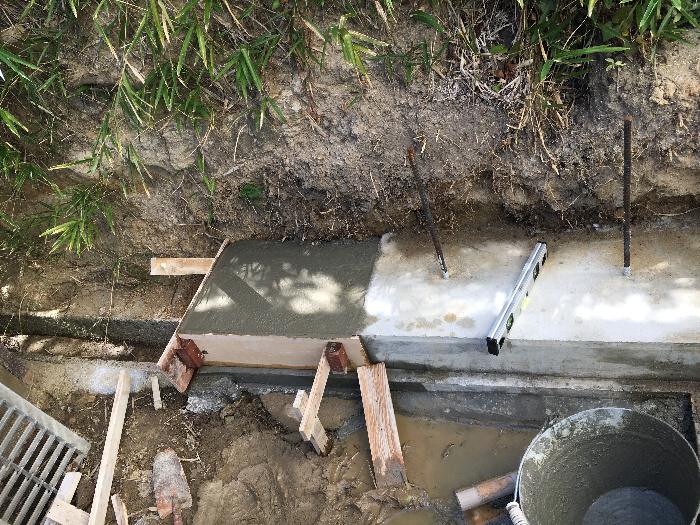

 で、今回は約23.3Kgの
 コンクリートを手練で流しました。

 補強は手持ちのD13を使い切って
 しまったのでD10鉄筋を入れました。

 型枠の固定はこんな感じで。
これをいい加減にやってしまうと
型枠がコンクリートの重圧で後退して
しまい打設面が下がってしまうので小さなものでもしっかり
やりました。

今回も地味な作業でしたが、下に来る部分は最も肝心なので
いくら将来的には見えなくなる所といっても手抜き無しの
真剣勝負でした。
