MCヨッチャンです。
先回では母屋側の基準となる2カ所の沓石を
設置しました。

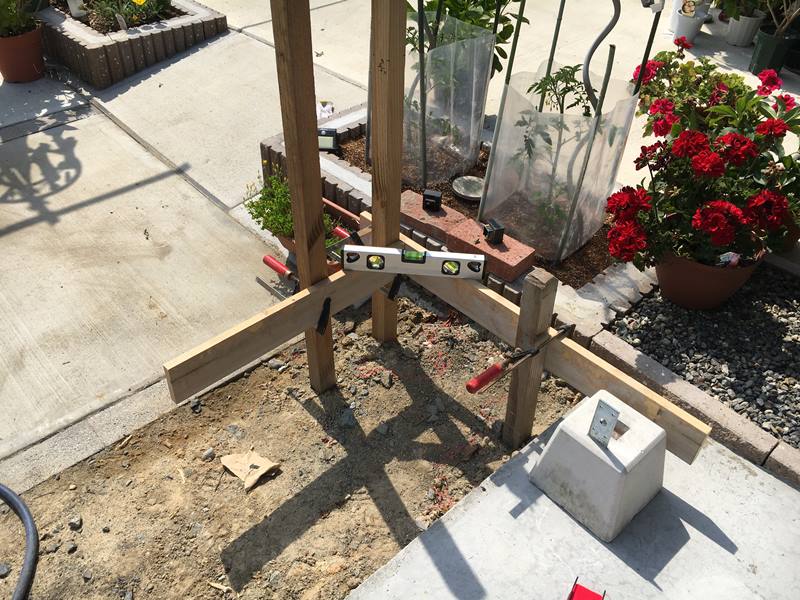

今回はその2個の沓石の平行ラインから
他の残り5個の沓石を設置する為の遣り方を
土間コンに向かって左右2カ所に掛けました。
沓石設置のピッチは横3810ミリ、奥行2750ミリ。

奥、玄関横の入口付近となる中間点907.5の位置
(この位置は桁が乗りますので左右2カ所)
更に正面の入り口付近は右の沓石から952.5ミリの
位置にに1カ所。
計7個の沓石を設置する為の遣り方です。

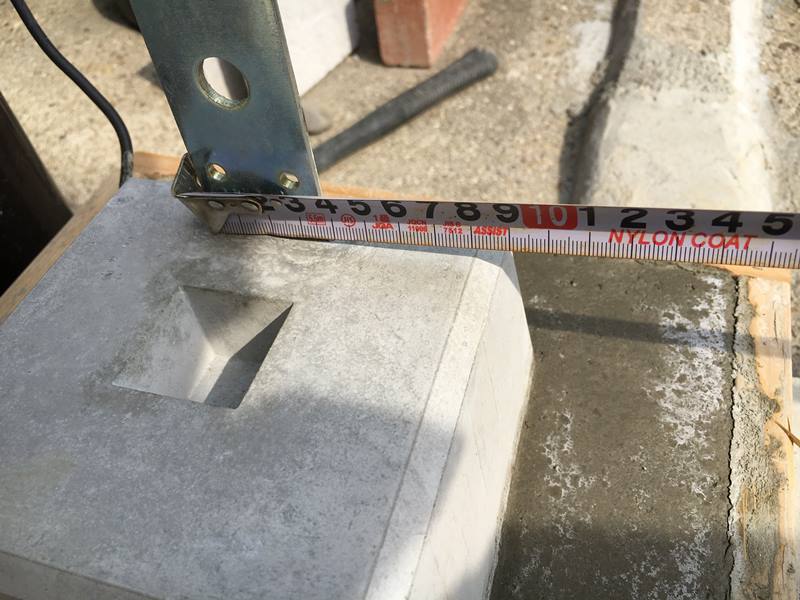

母屋側(ブロック塀側)沓石の羽子板に
コンベックスを引っ掛けて。

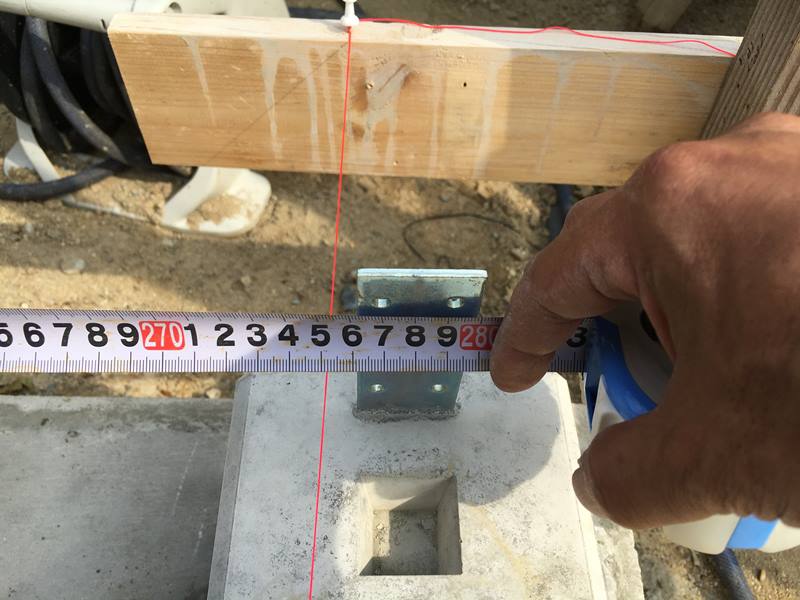

2750ミリを確認して。

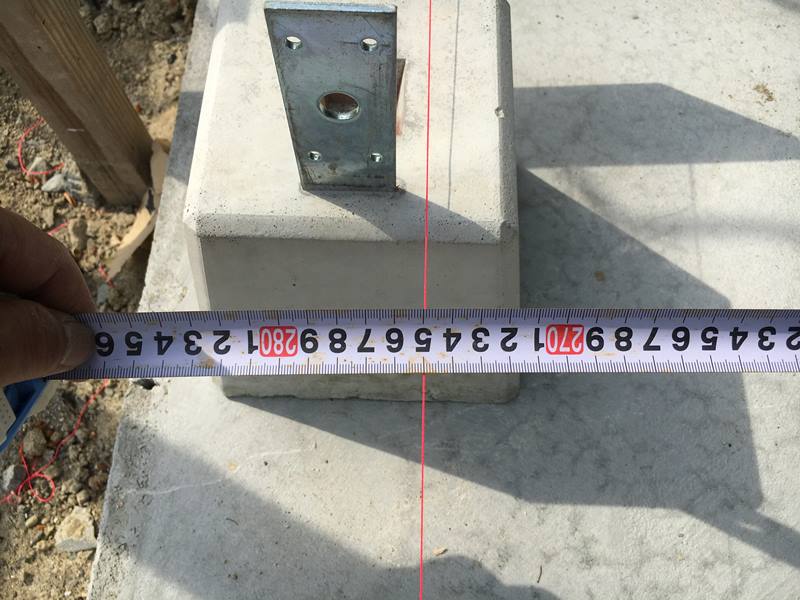

同じく玄関側の2750ミリも確認。
微調整しながら水糸の位置を変えながら。

そして3810×2750の長方形とする為に
欠かせない直角の確認は。

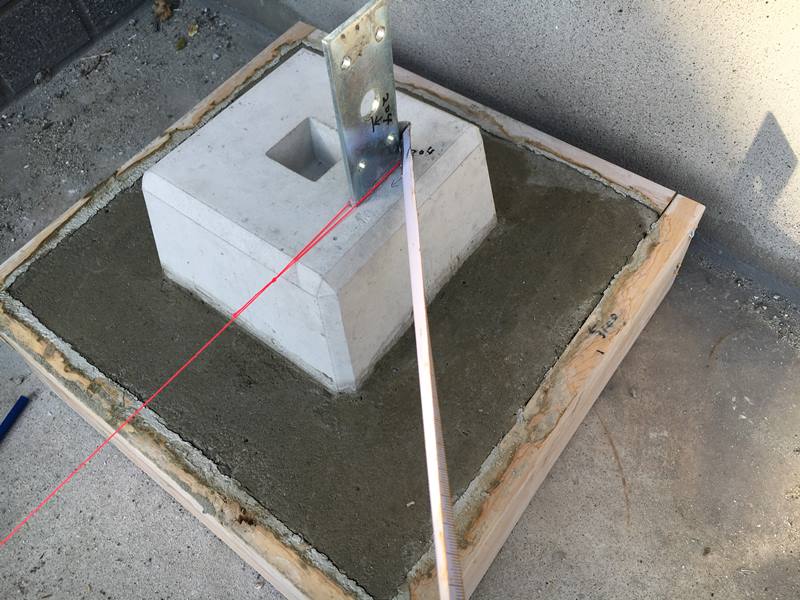

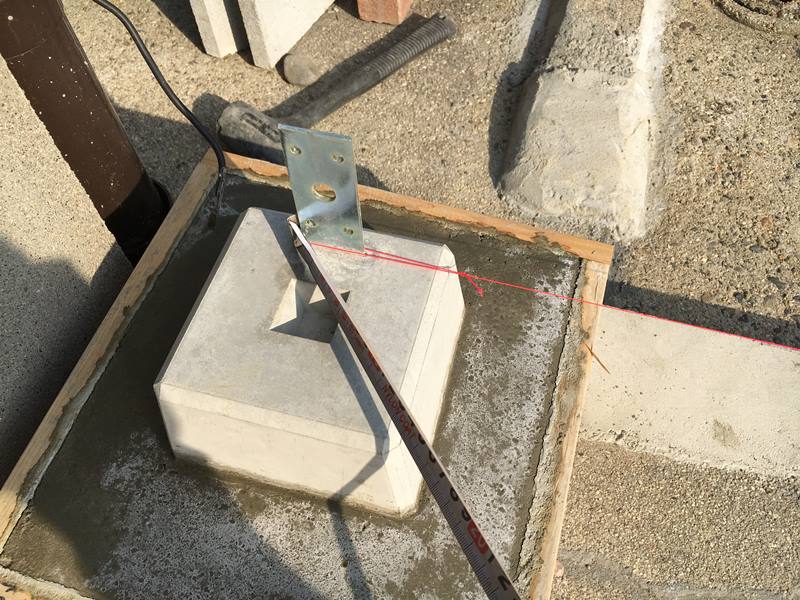

やはり羽子板に引っ掛けて、

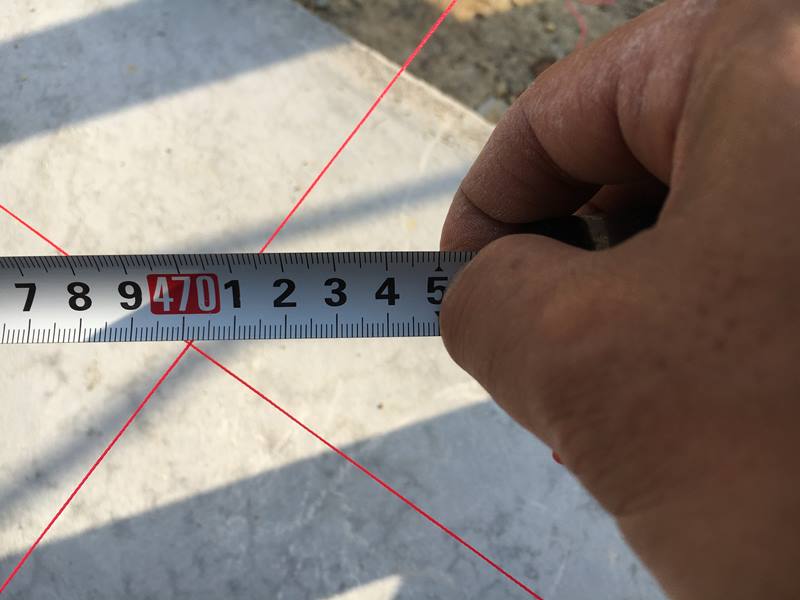

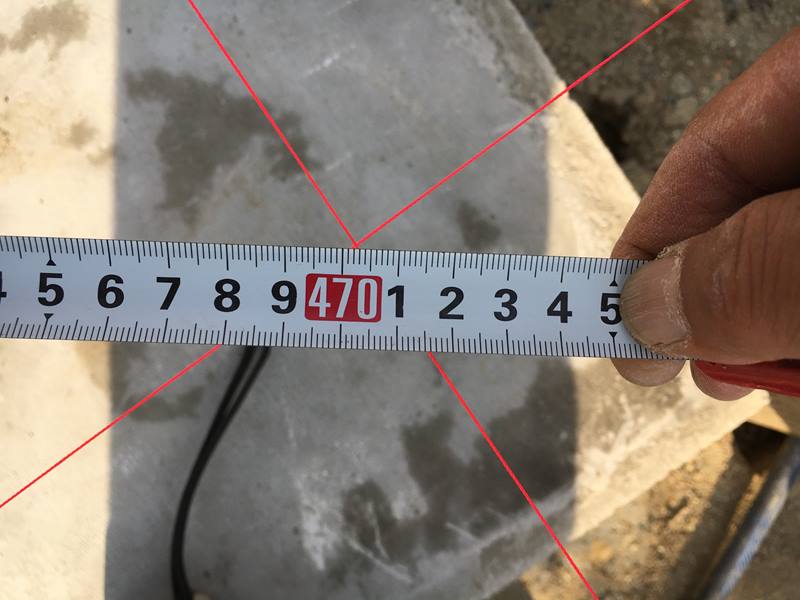

計算ではこの対角距離は4669ミリとなる
筈ですが、それは沓石の中心同士をCADで出した
数値なのでここで測定している羽子板端面同士の
距離とは当然違ってきます。
またコンベックスを引っ張るテンションによっても
誤差は出ますので要は対角が同じで長辺も3810ミリ
なら
直角となります。

では、ブロック塀側も測ってと。

こちらも2702ミリでドンピシャでした。
これで直角が確保されたという事です。

で、この記事では簡単に書いてしまっていますが
実際、この作業だけで1時間以上掛かっています。
途中で「こんなもんでいいんじゃないか?」
という悪い自分の誘惑が何度もありましたが
こういう基礎に関する事で手抜きをして
良かった験しが無いので妥協は一切しませんでした。
DIYなので全て自己責任。
モノづくりって、やった事しか結果として
返ってきませんので
皆が利用する憩いのウッドデッキに
手抜きはダメです。
