2025/02/03 (Mon)

五面加工機：AJ60-2TM敷板（上）No,8加工
KOレバー抜き穴加工
ラジアスでドリリング＆プロファイル加工

図面

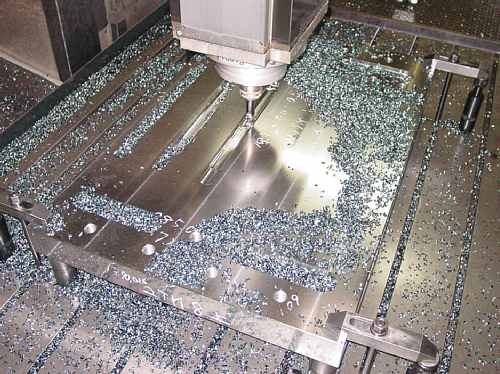

この敷板製作で最も厄介なのがこのKOレバー抜き穴加工。
いままでの加工は先ず、各抜き穴（計６箇所）のセンターに
侵入穴を貫通させてそこから写真にように輪郭加工で広げながら
深さを攻めてゆくという手法でしたが、今回は新しい試みで
同じこの OSGブルノーズラジアスΦ38-2刃-R8で
ドリリング＆輪郭加工に挑戦してもらいました。
今朝　相方さんが出社する前に１箇所だけテスト加工して
確認してから彼にこの手法を説明し、
その後実行してもらいました。
このカッターはマルチップが隣り合わせに装着されるので
丁度中心に切り刃が出来るという性質を持っています。
但し、ドリリングの１回の深さにはやはり制限があって、
約、2～2.5mmが限度。
しかしこの加工法を用いる事によって従来の貫通穴を
極力少なくできるというメリットがあるので今後は
この加工法を確立して欲しいです。

一日　CADCAMと格闘して
なかなか加工機が動かせない
ジレンマと闘いながらも
帰りには渾身のサヨナラオート
を仕掛けて帰っていった
相方さんです。
これは基準ブロックが乗る
インロー凹ですが、
この小判ポケット口元の3Rを2.5軸加工を行いました。
カッターは三菱BRPシャンクタイプラジアスΦ32-3刃-R5。
V=115m/min 0.2/刃 0.7mmピッチ。
明日は土曜日。　若い人は出社しないので私が少し
進めておこうかな。

2008/03/21 (Fri) 徒然 Trackback() Comment(2)

この記事にコメントする

» 私もお気に入りです。

初めましてこんばんは、愛知のダイキャスト金型屋でマシニング加工してます。OSGの8Rラジアス私もお気に入りです。WXM15とWAP35が有れば殆どの鋼材対応出来ますよね、最近自動運転は高送りラジアスに主役の座を奪われてしまいましたが汎用は現役です。最近こちらのブログ見つけて楽しく拝見させて頂いてます。

金型屋 2008/03/23(Sun)02:18:27 編集

» はじめまして

金型屋様
ご来訪　有難うございます。
私もWXM15とWAP35を常用しておりますが、
使いやすいコーティングですね。
ただ、最近ではOSGタンガロイが出来て
OSGも国産のチップを焼く事が出来るようになったので
そちらの方も楽しみですね。
また　時々覗いてください。
では　また。

MCヨッチャン 2008/03/23(Sun)08:21:37 編集
